[经验分享/技术讨论] 2015款 CHIPFANCIER SM2246EN盘推出512GB版本啦!

[复制链接]
发表于 2015-11-4 19:43:34 | 显示全部楼层 |阅读模式
普通帖子
帖子关键词:
本帖图片均来自网络,我只不过是做了修改,原帖排版乱七八糟的,图片也照的七扭八歪的。。。

先看我裁剪过的。。。(没裁剪过的也做了去水印、旋转正等调整),由于并不是所有图都值得裁剪,所以就裁了几张。。。


新的BGA152主板(正面)

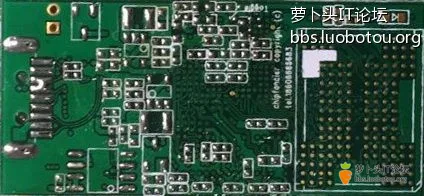

新的BGA152主板(背面)


新的BGA152主板焊上除主控、缓存、闪存外的元件(背面)

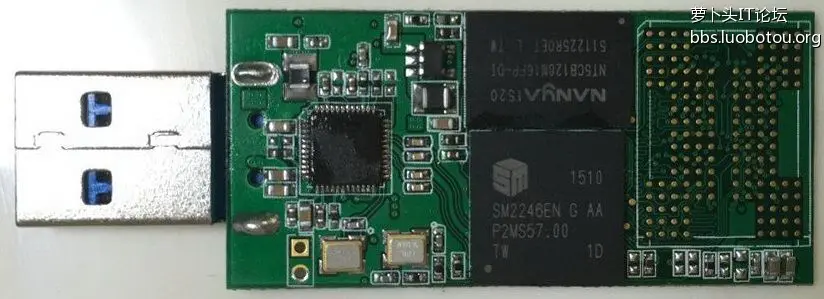

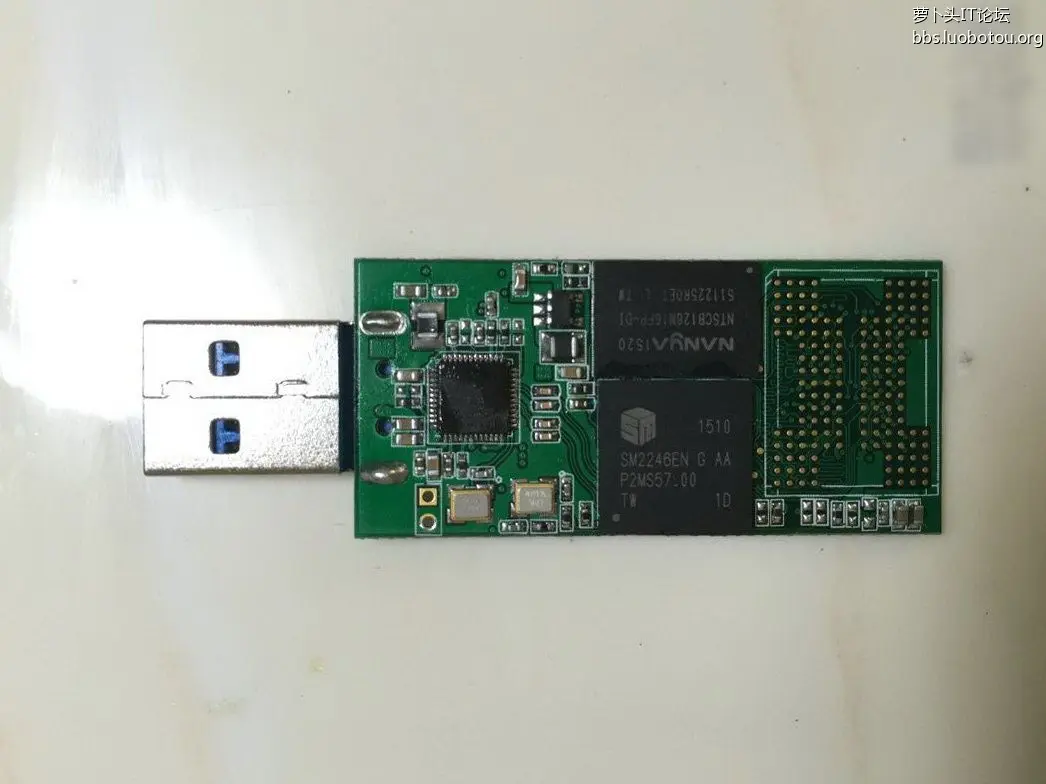

新的BGA152主板焊上除闪存外的元件(背面)


新的BGA152主板焊上全部元件(背面)
PS:闪存虽然是划线的,但保证是镁光原厂正片!

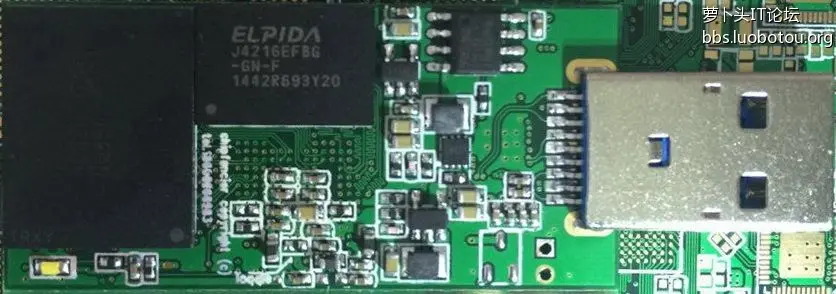

最新的BGA272主板焊上全部原件,这就是本帖所说的512G的SM2246EN迷你固态U盘所用的主板!

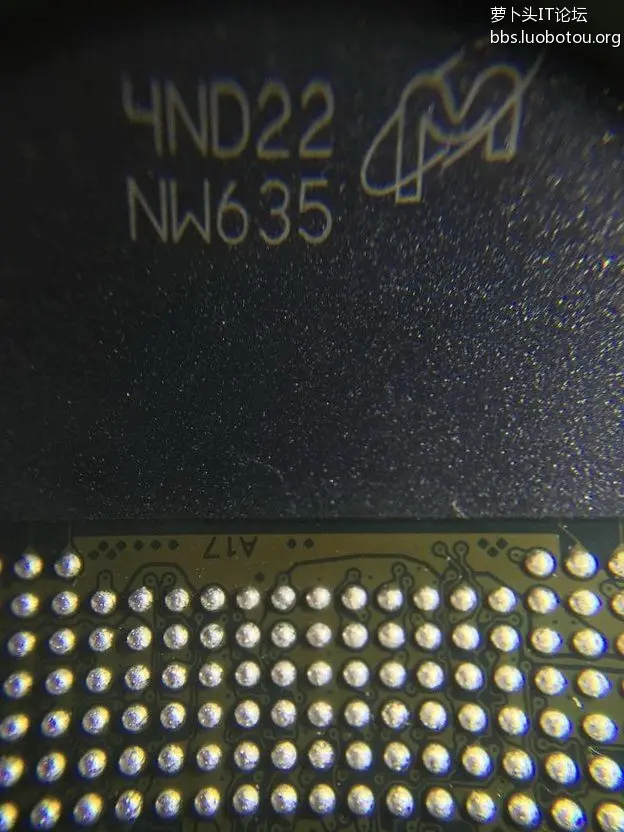

这就是128G的BGA-272主板版本或256G版本的SM2246EN迷你固态U盘所用的闪存!(镁光 16nm MLC闪存 128GB*2双贴成256GB版本或128GB*1单贴成BGA-272主板的128GB版本)

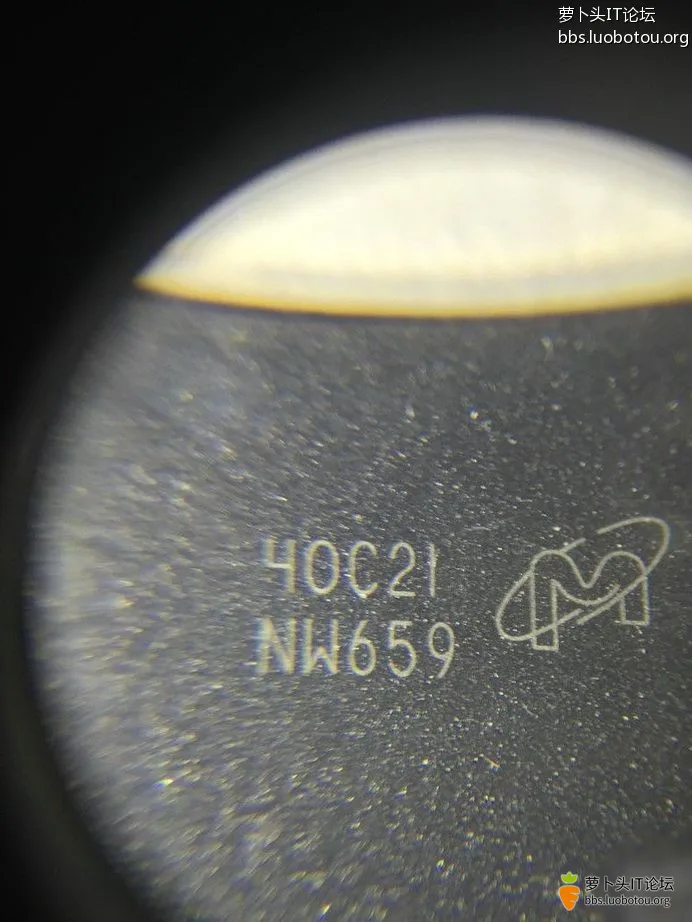

这就是本帖所说的512GB版本的SM2246EN迷你固态U盘所用的闪存!(镁光 16nm MLC闪存 256GB*2双贴成512GB版本)


下面的也就是没裁剪过的了,然后就算正文开始了!

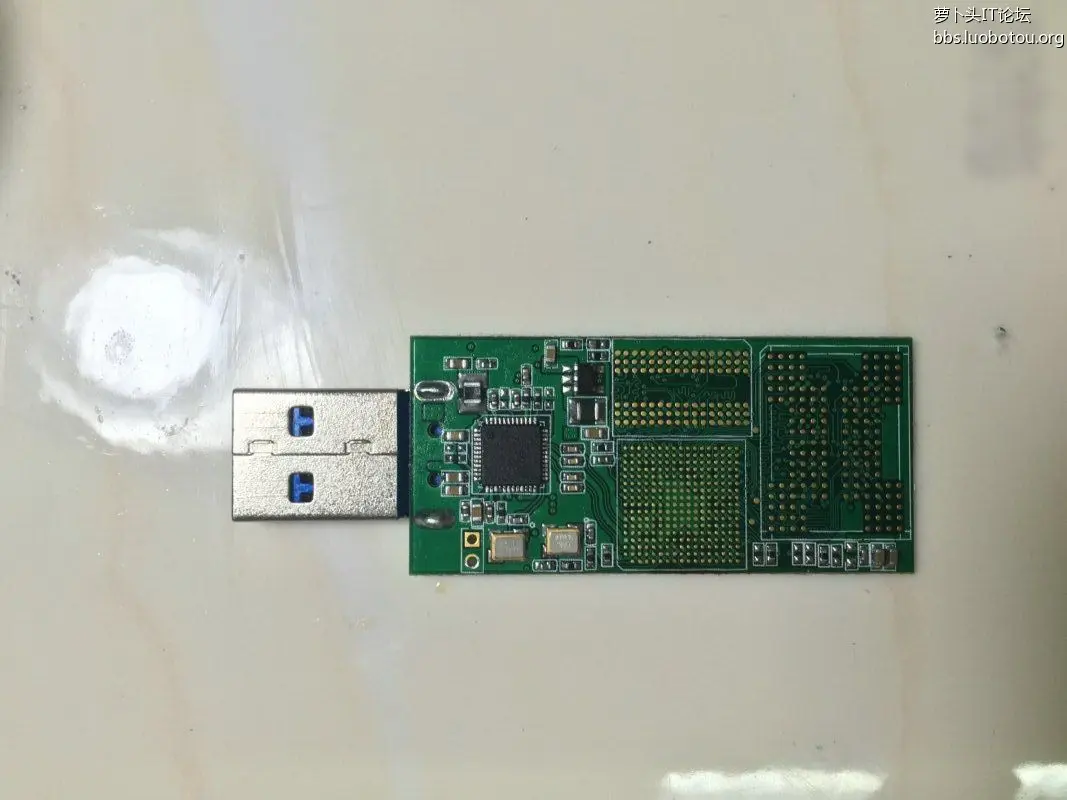

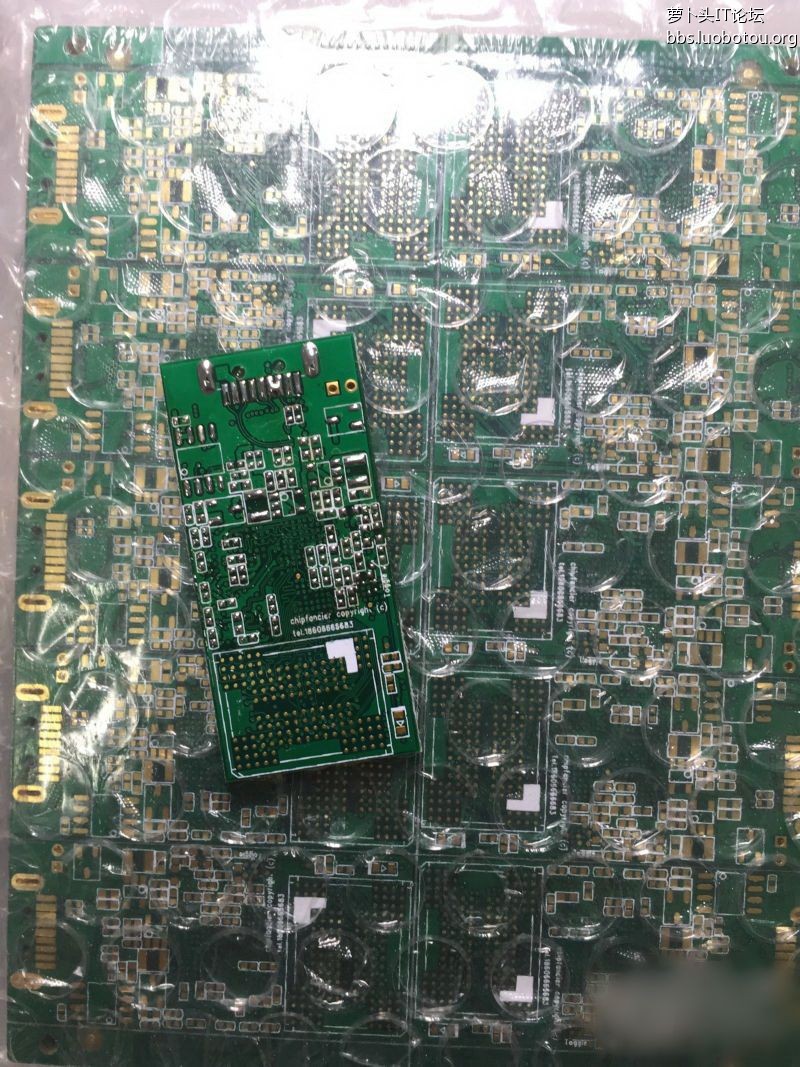

新的BGA152主板(正面)

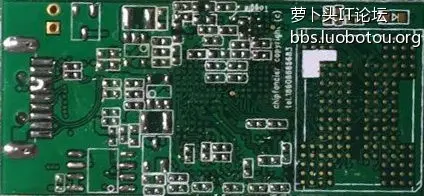

新的BGA152主板(背面)

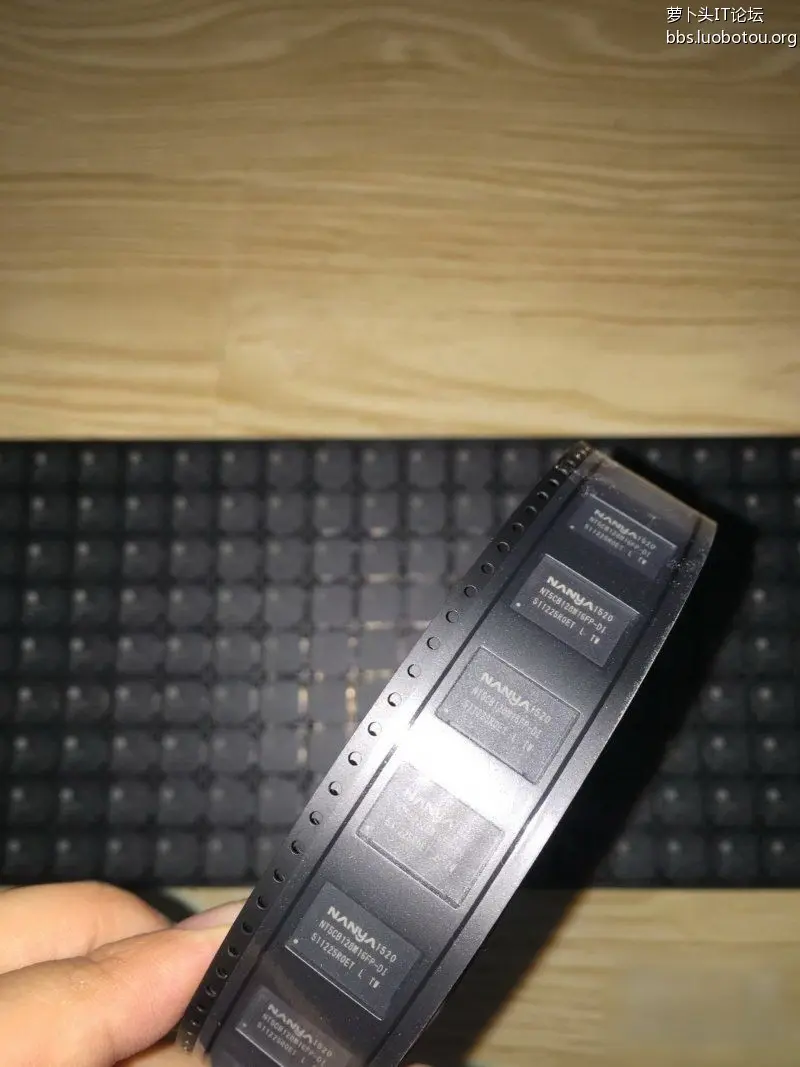

全新原包 NANYA DDR3-1600 缓存颗粒 时序 10-10-10

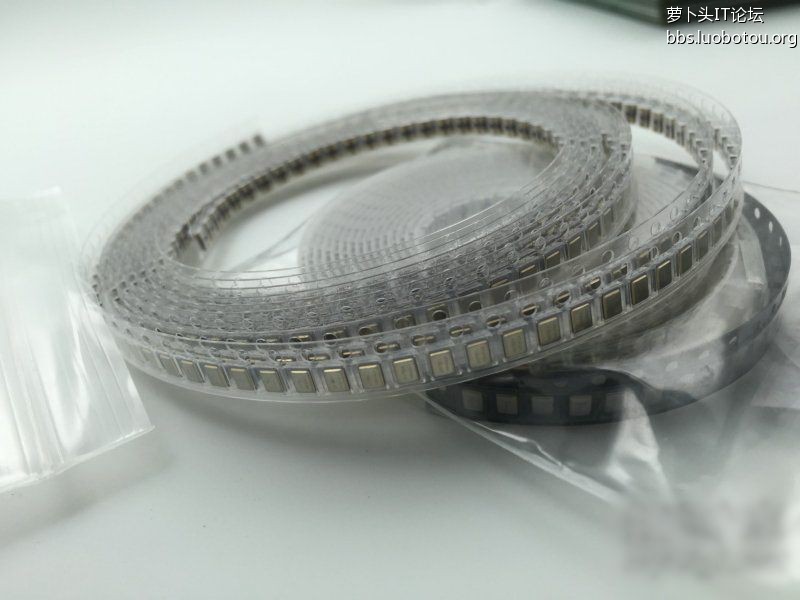

顶级EPSON 50M贴片 晶振 工业宽温设计

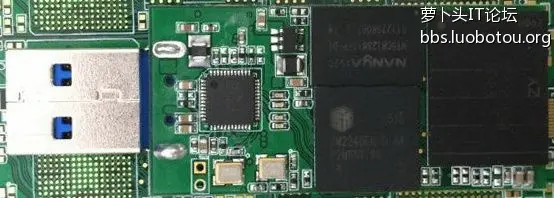

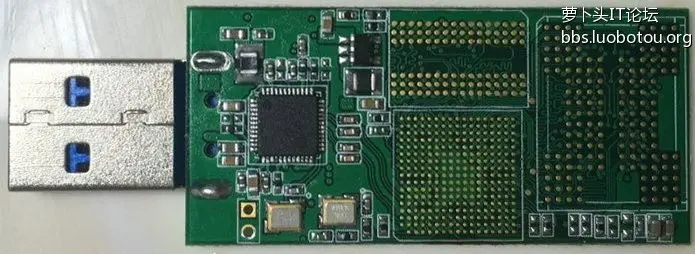

新的BGA152主板焊上除主控、缓存、闪存外的元件(背面)


新的BGA152主板焊上除主控、缓存、闪存外的元件(背面)

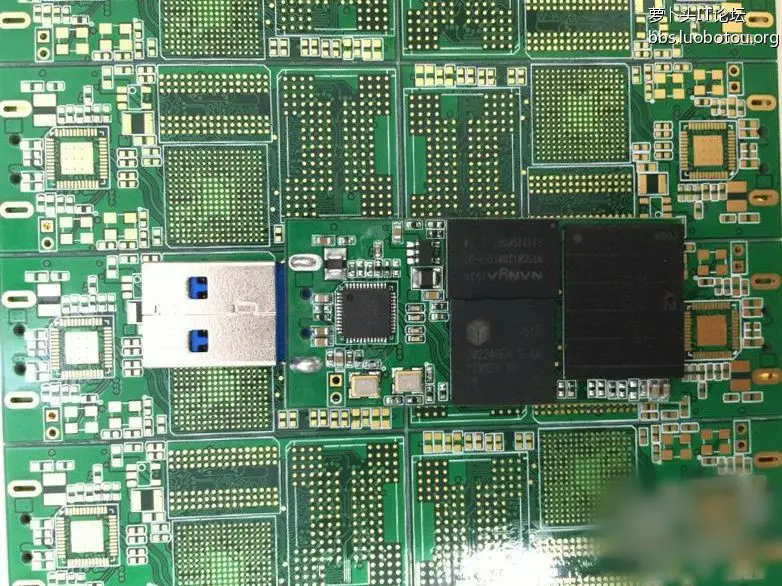

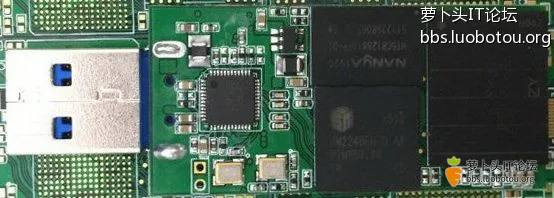

新的BGA152主板焊上全部元件(背面)
PS:闪存虽然是划线的,但保证是镁光原厂正片!

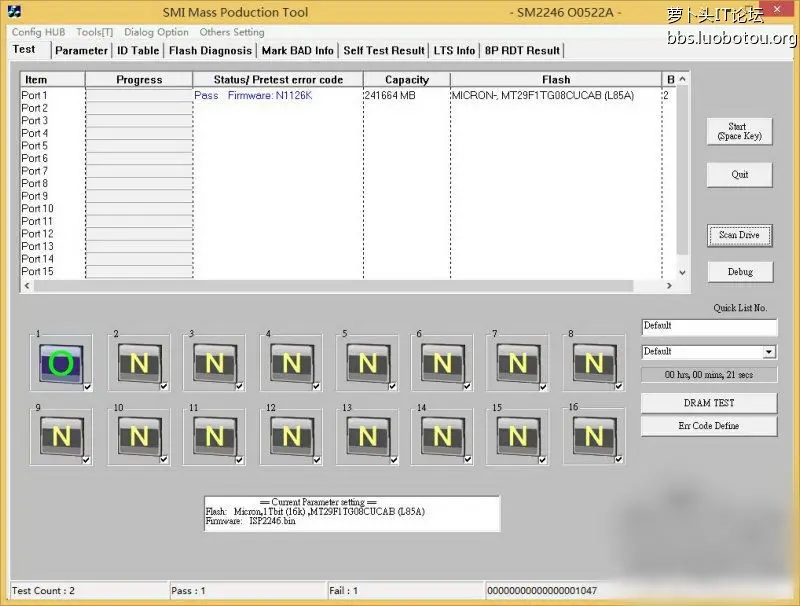

新的BGA152主板开卡成功!

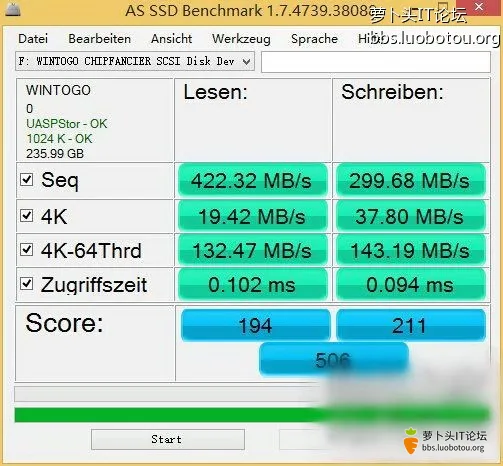

新的BGA152主板AS SSD测试!

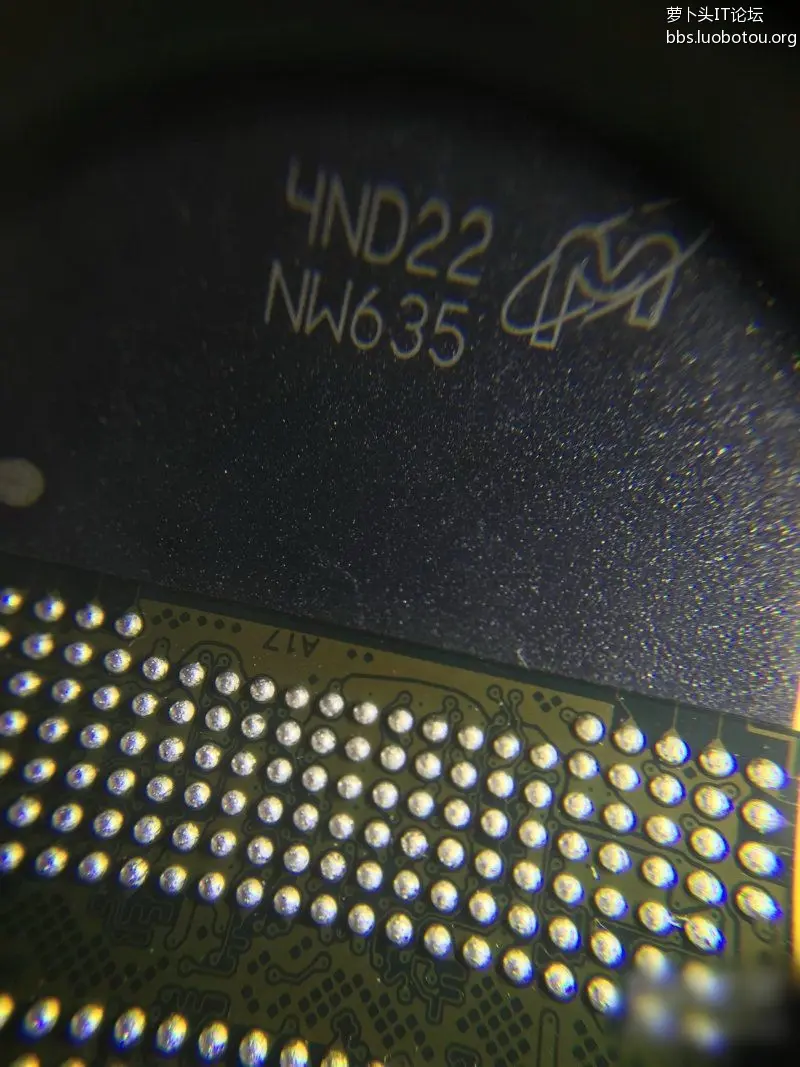

这就是128G的BGA-272主板版本或256G版本的SM2246EN迷你固态U盘所用的闪存!(镁光 16nm MLC闪存 128GB*2双贴成256GB版本或128GB*1单贴成BGA-272主板的128GB版本)

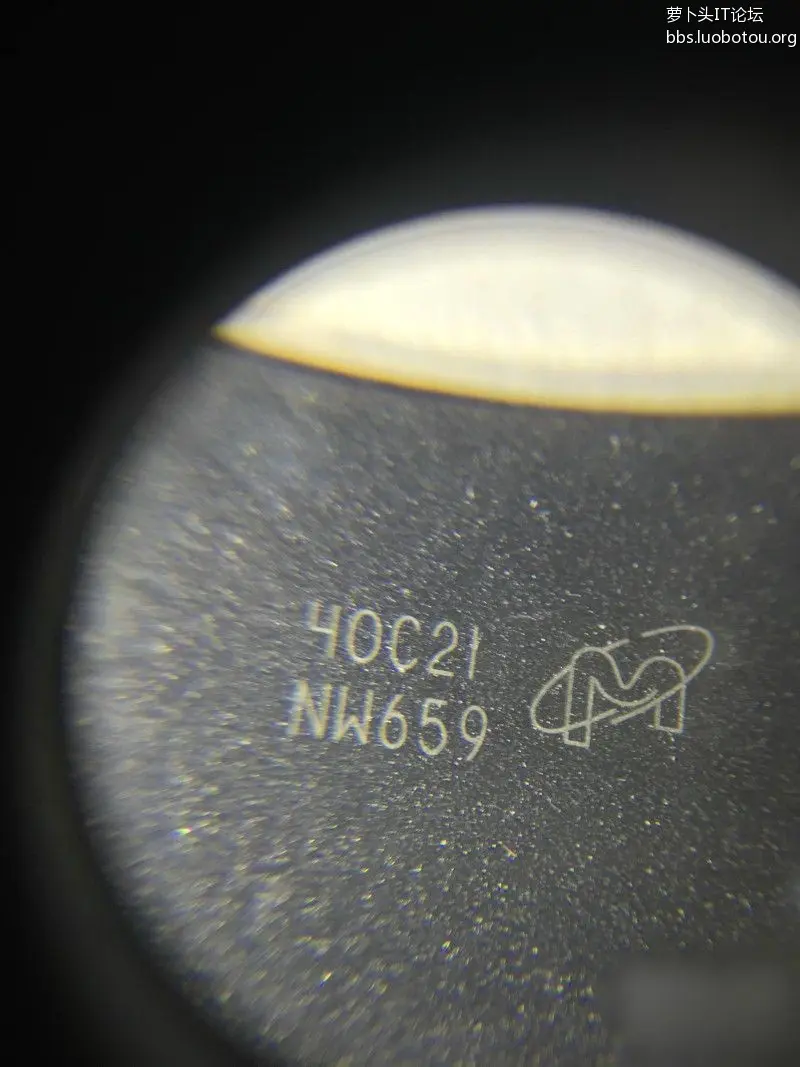

这就是本帖所说的512GB版本的SM2246EN迷你固态U盘所用的闪存!(镁光 16nm MLC闪存 256GB*2双贴成512GB版本)

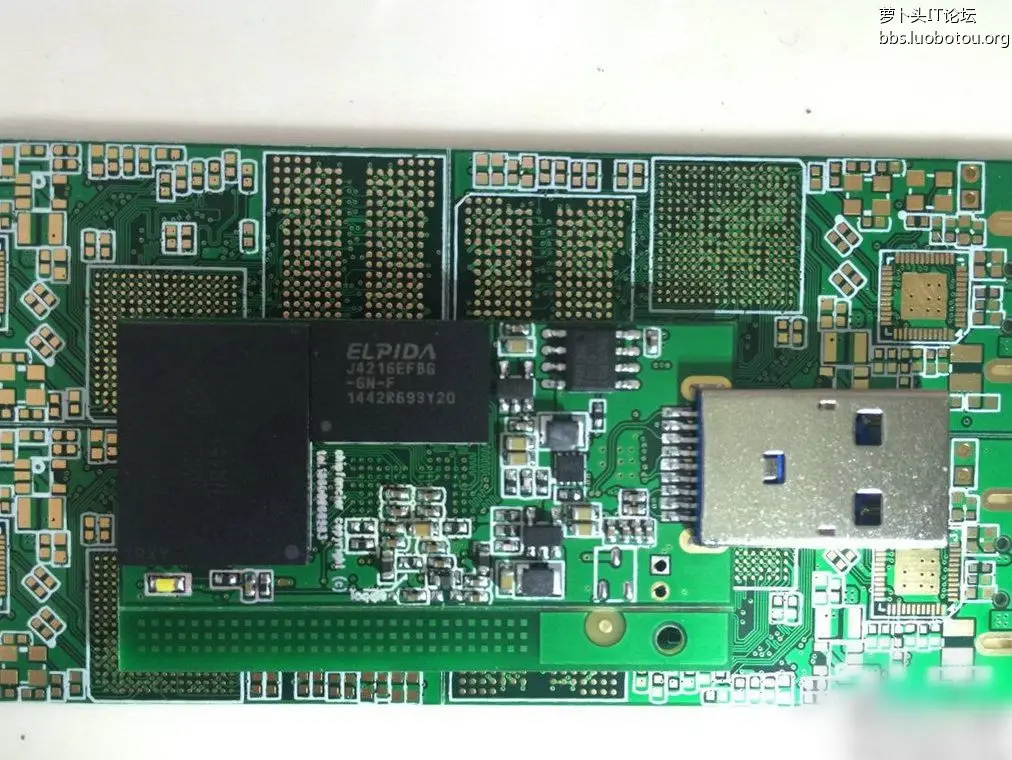

最新的BGA272主板焊上全部原件,这就是本帖所说的512GB版本的SM2246EN迷你固态U盘所用的主板!

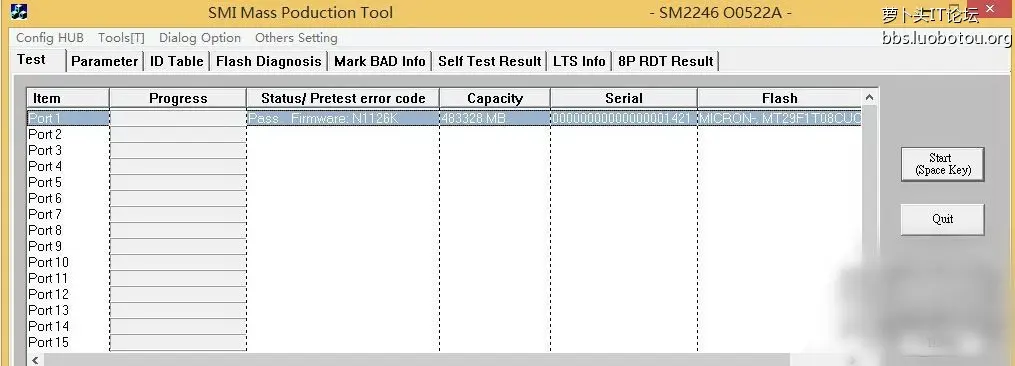

最新的BGA272主板上软件开卡测试成功!

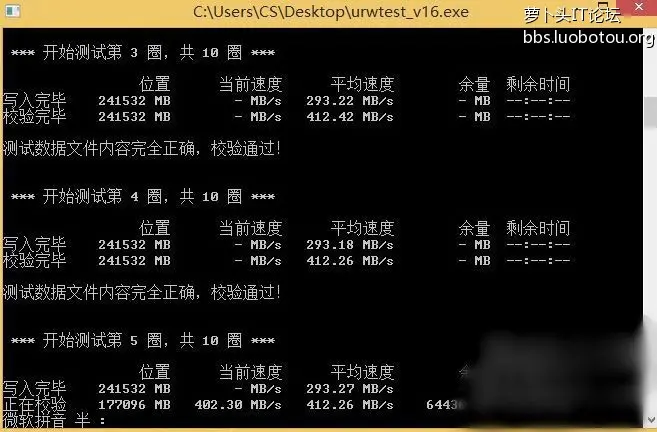

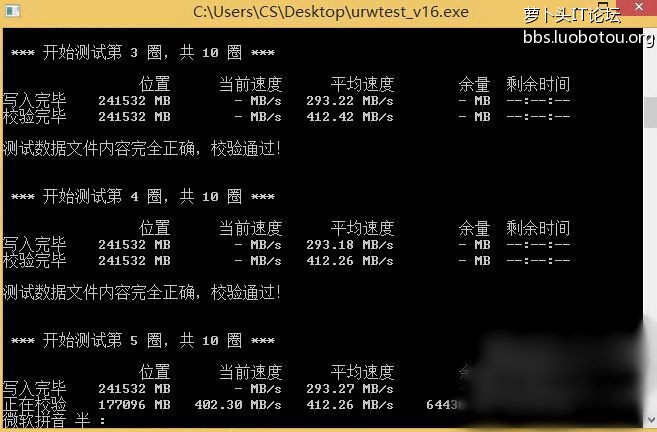

开卡后都要统一进行老化测试,跑了好久。。。
PS:其实远不止5圈和10圈!

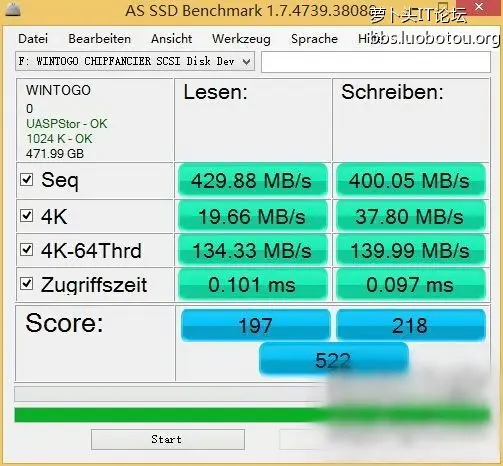

最新的BGA272主板AS SSD测试!
毕竟是新工艺和封装,2片颗粒就达到16CE 32DIE 在以前的LGA TSOP封装是无法想象的!速度上也几乎达到了极限!

回复

使用道具 举报

 楼主| 发表于 2015-11-4 20:28:20 | 显示全部楼层
@nkc3g4 本帖已彻底编辑完毕!

PS:这条留言也是水吧。。。
回复

使用道具 举报

发表于 2015-11-5 22:54:49 | 显示全部楼层
64G也出了。。。
回复

使用道具 举报

 楼主| 发表于 2015-11-5 23:21:46 | 显示全部楼层
lovejaychou2005 发表于 2015-11-5 22:54
64G也出了。。。

64G的那么小,哪够玩的,512G卖到这个价格这个速度真的是太便宜了,(参考下金士顿U盘最贵的那款,512G版本京东价4999,1T版本京东价9999),可这个盘才1400,用完论坛优惠券才1360,真的超值!!!
回复

使用道具 举报

发表于 2015-12-1 14:05:28 | 显示全部楼层
排版有问题, 介绍文字也有问题。 NW635和NW659型号不一样 635是双贴256的,型号MT29F1T08CVCDBG6-10:D   ; 659是双贴512的,型号MT29F2T08CVCCBG6-10:C   另外:LZ贴的部分图有水印痕迹,该不会是从哪个隔壁站搬来的吧
回复

使用道具 举报

 楼主| 发表于 2015-12-1 22:38:03 | 显示全部楼层
本帖最后由 Hashimoto 于 2015-12-1 22:39 编辑
user 发表于 2015-12-1 14:05
排版有问题, 介绍文字也有问题。 NW635和NW659型号不一样 635是双贴256的,型号MT29F1T08CVCDBG6-10:D    ...

是的,本帖是从我们论坛的合作的CHIP FANCIER店主发在网上的,为了避免广告嫌疑与避免麻烦,水印给抹掉了,是这样的,这个256G的和512G的都是双贴BGA272,只不过NW635是双贴256GB版本,NW659是双贴512GB的版本,这个128GB的版本是单贴NW635,或者就是另一种BGA152主板的方案,双贴东芝闪存啦,请注意用词,是借鉴,不是照搬,原文排版乱七八糟的,图片也是七扭八歪的,图片什么的都经过了我们的重新排版布局
回复

使用道具 举报

发表于 2017-10-16 17:09:25 | 显示全部楼层
店长很诚实的注明了是划线片,我查了下数码之家:划线片是原厂做样品跑老化用的。跑一两个月不能和大货一起出。 只能画线区分。然而这FLASH并不是瑕疵品,只是跑过老化寿命减少。总之比黑片,打标片好多了。
回复

使用道具 举报

发表于 2017-10-17 09:41:23 | 显示全部楼层
本帖最后由 U小蜜 于 2017-10-17 10:31 编辑
powerxing 发表于 2017-10-16 17:09
店长很诚实的注明了是划线片,我查了下数码之家:划线片是原厂做样品跑老化用的。跑一两个月不能和大货一起 ...

划线片应该只是店家测试样品用的吧,出货应该不用。
