比特米盒拆解（留资料）

jyssysz

某鱼上入手了一台由广州炒米公司（www.cume.cc）出产的矿渣——比特米盒，型号CM2－B，又称私家云。准备把它改造一番，变身NAS。

一 关于
1.比特米
BitRice比特米是基于区块链分布式存储的一种数字资产。矿机设备用户加入新加坡比特米基金会“互益计划”后，通过设备在网，通过贡献设备之闲置计算能力、存储能力，或贡献家庭闲置之上传/下载带宽，作为节点加入区块链节点建设和维护BitDisk的贡献，然后设备可获得相应的区块链数字资产回报-BitRice比特米。与此类似的项目国外还有StorJ和Sia等。

2.比特米盒

预期用途：[size=18px]
[/size]刷 armbian 当服务器
刷 coreelec 当播放器
刷 emuelec当游戏机
刷 volumio 当音乐终端
安装casaos做NAS存储服务器
[size=18px]……[/size][size=18px]
[/size]
二 参数

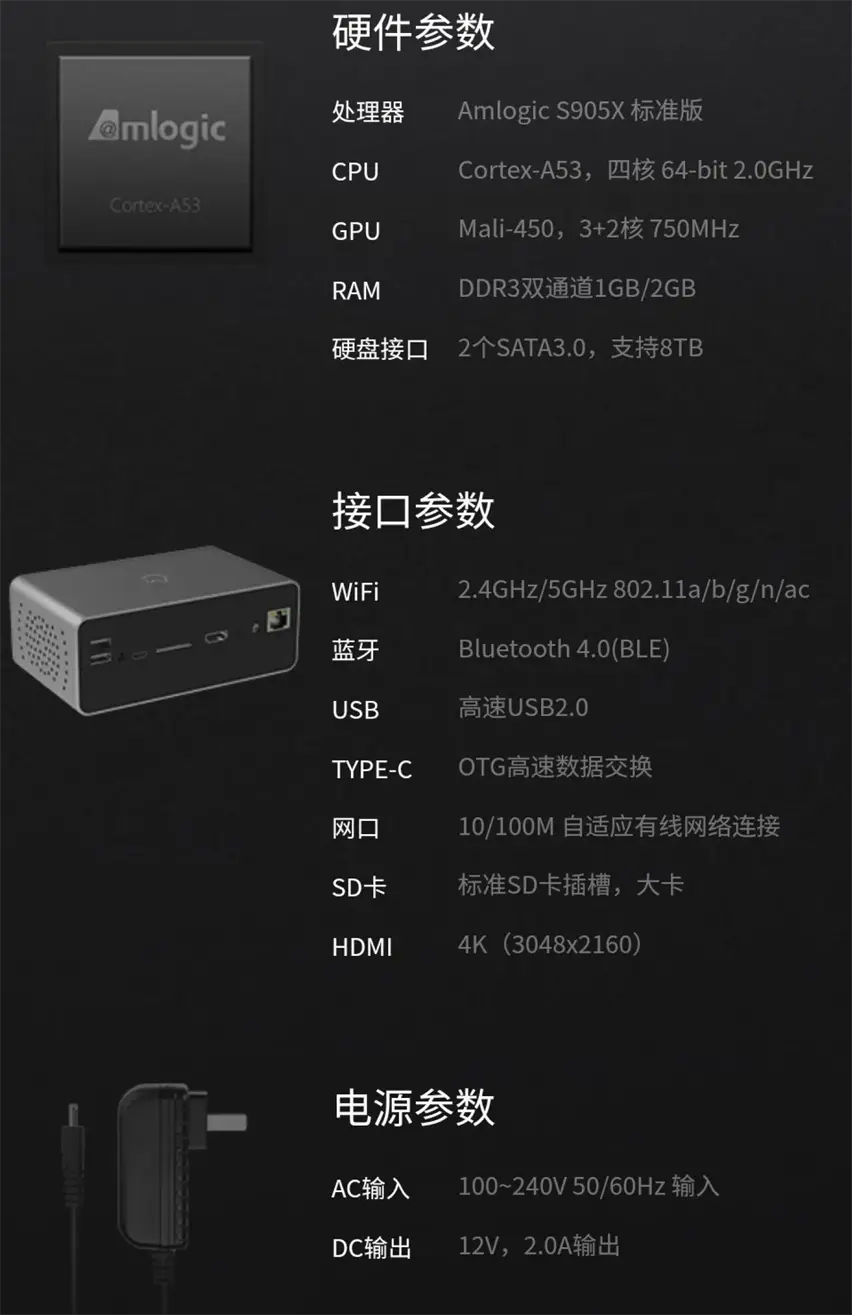

1.参数

1.总结

• 缺点：

• RAM1G，内置 EMMC 8G
• 100M以太网卡
• USB2.0

• 优点：

• 内置2个2.5寸硬盘，支持8TB
• WIFI：2.4G/5G

三 外观

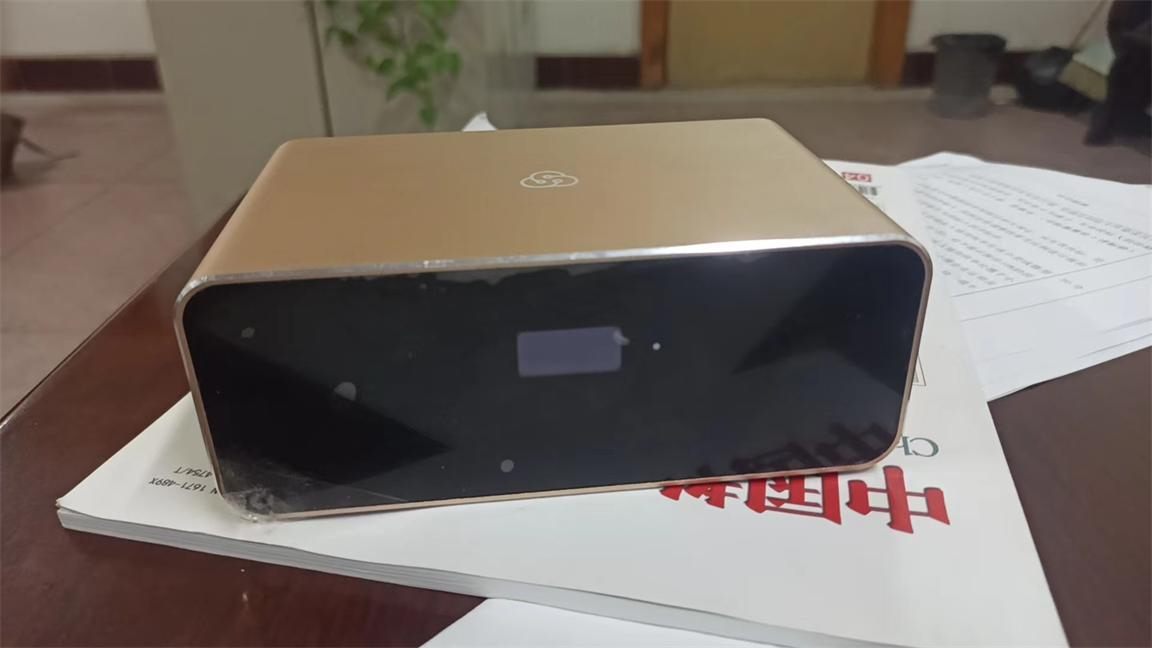

外观尺寸：150.5mm*93mm*57.7mm，淡金色的磨砂金属外壳上面是3朵云拼成的LOGO，前面中间是0.96寸OLED显示屏和多色指示灯。由于长期挖矿，OLED显示屏有烧坏的点，导致显示不全。这个可以考虑后期更换。

底部是产品名称，型号，认证等信息。

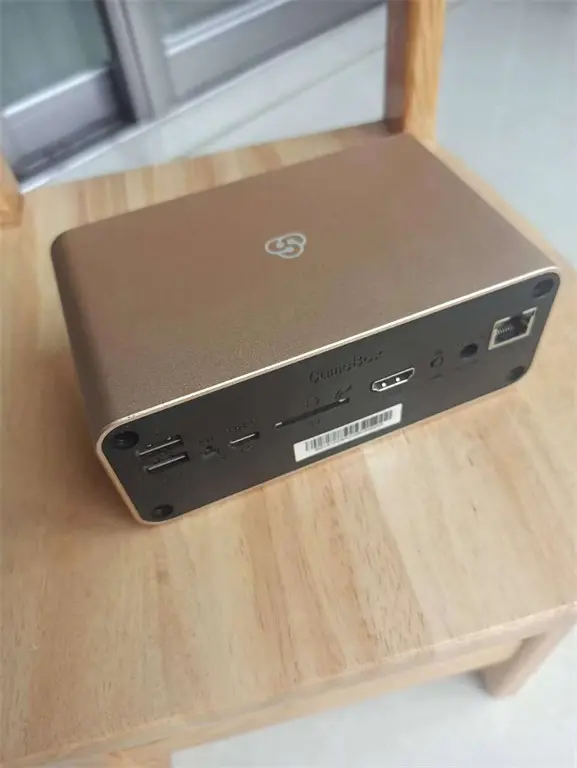

后面是接口，从左到右是2个USB2.0，复位孔，无线开关、TYPE－C，SD卡插槽，HDMI（输出分辩率4K），电源开关，电源输入（12V，2A），网络接口（10/100M以太网）等，塑料的后面板和四角的裸露的螺丝拉底了颜值。

四 拆机

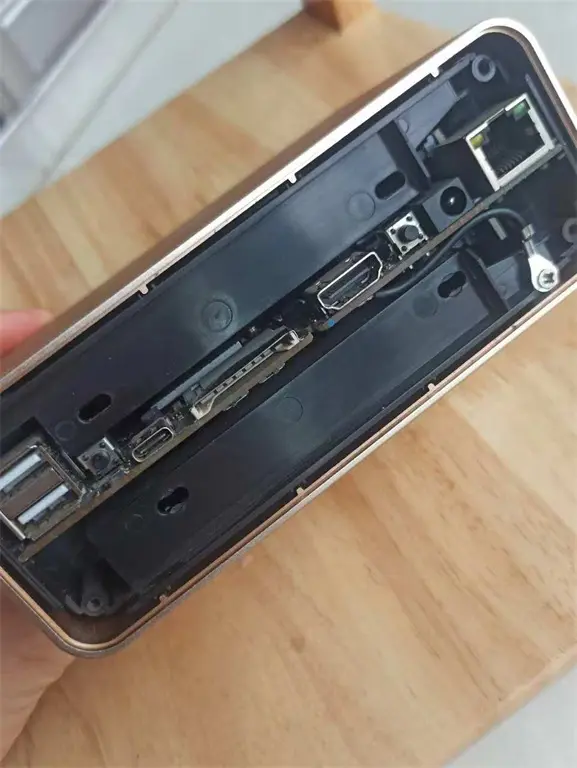

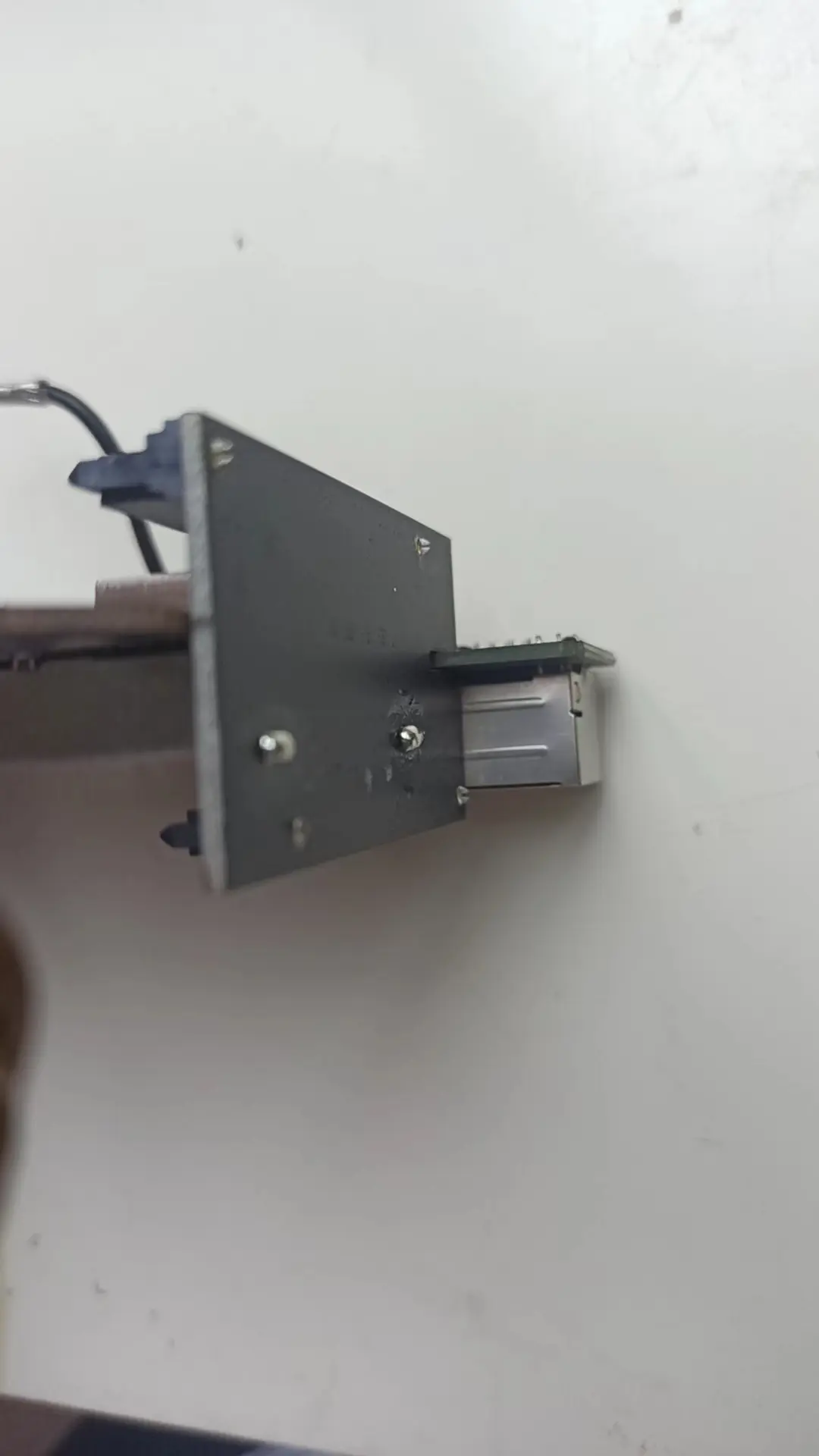

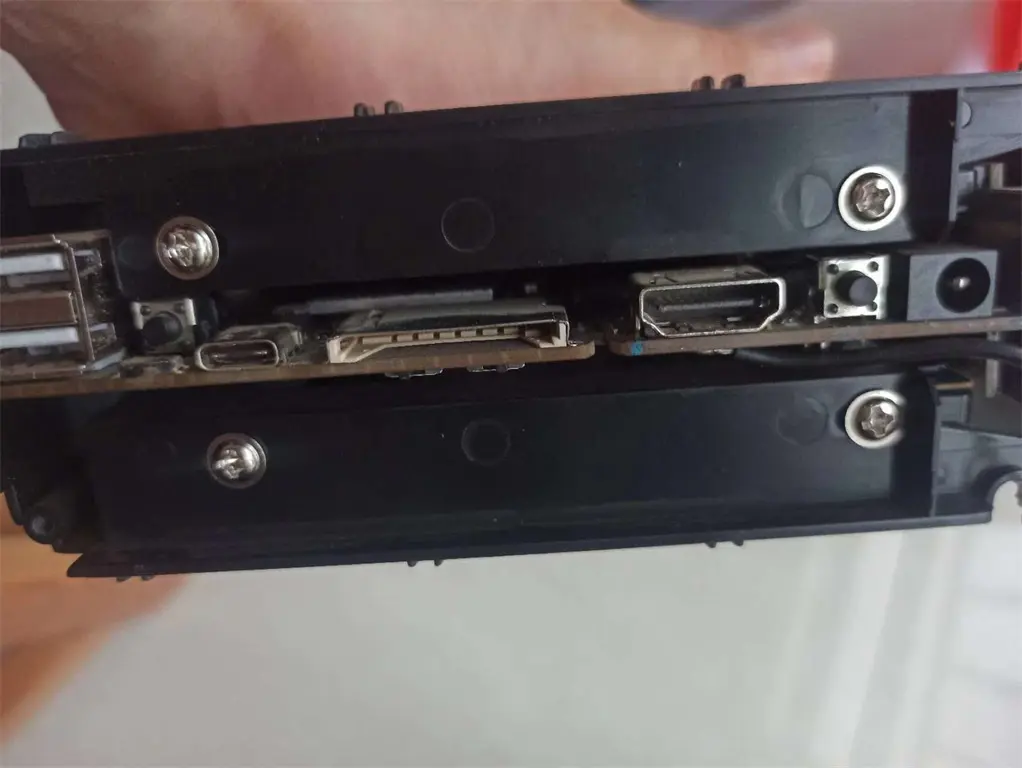

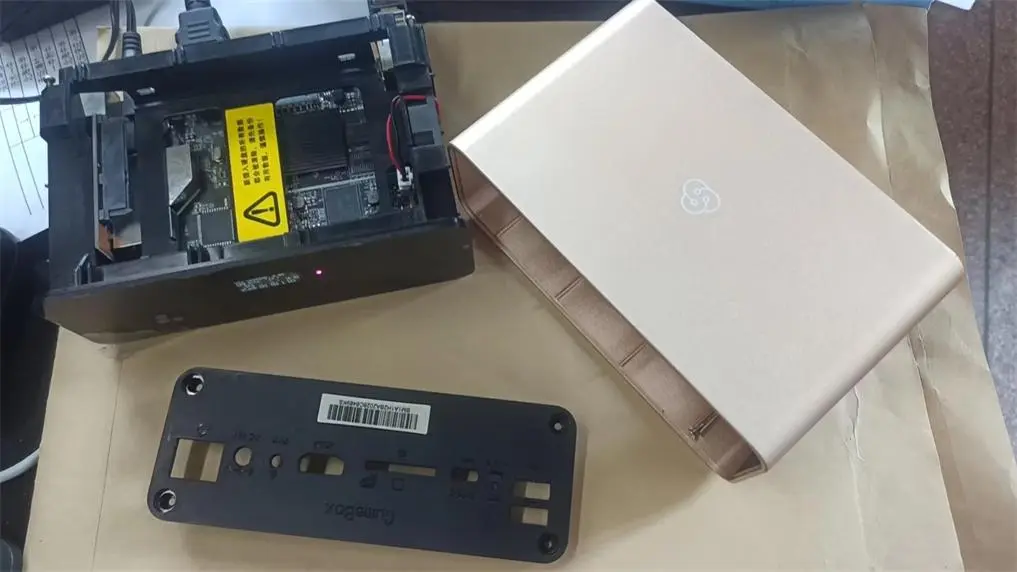

拆除四个角的螺丝，就可以取下后档板。拧下右下角接地螺丝，向前面板方向推动，就可以将盒子分开。

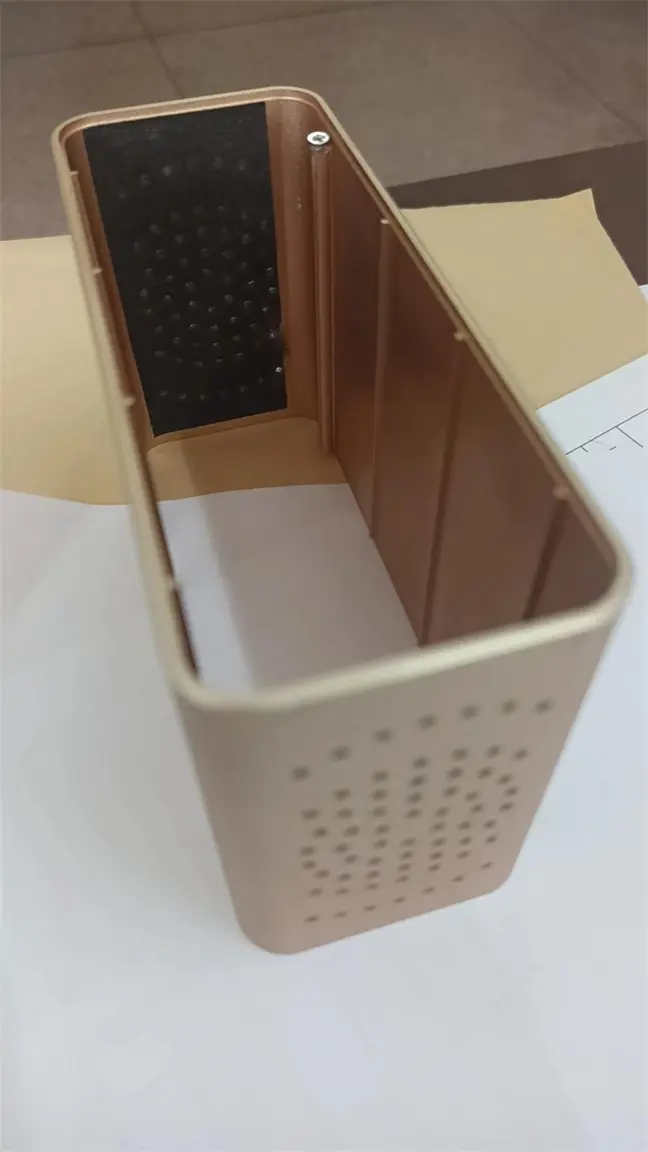

金属外壳两侧都有呈圆形排列的散热孔，风扇所在的一侧内部没有防尘网。

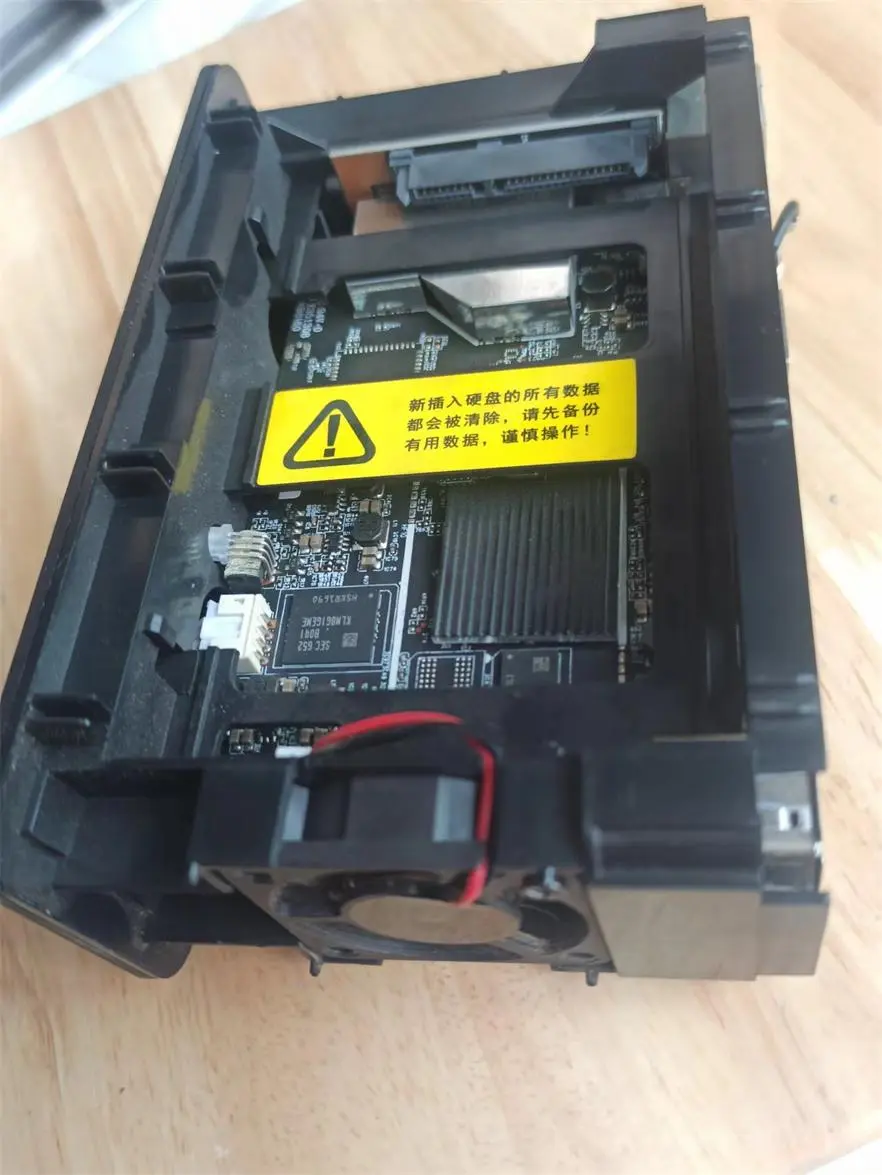

盒子主体是塑料框架，电路板由卡槽固定在框架的中间。

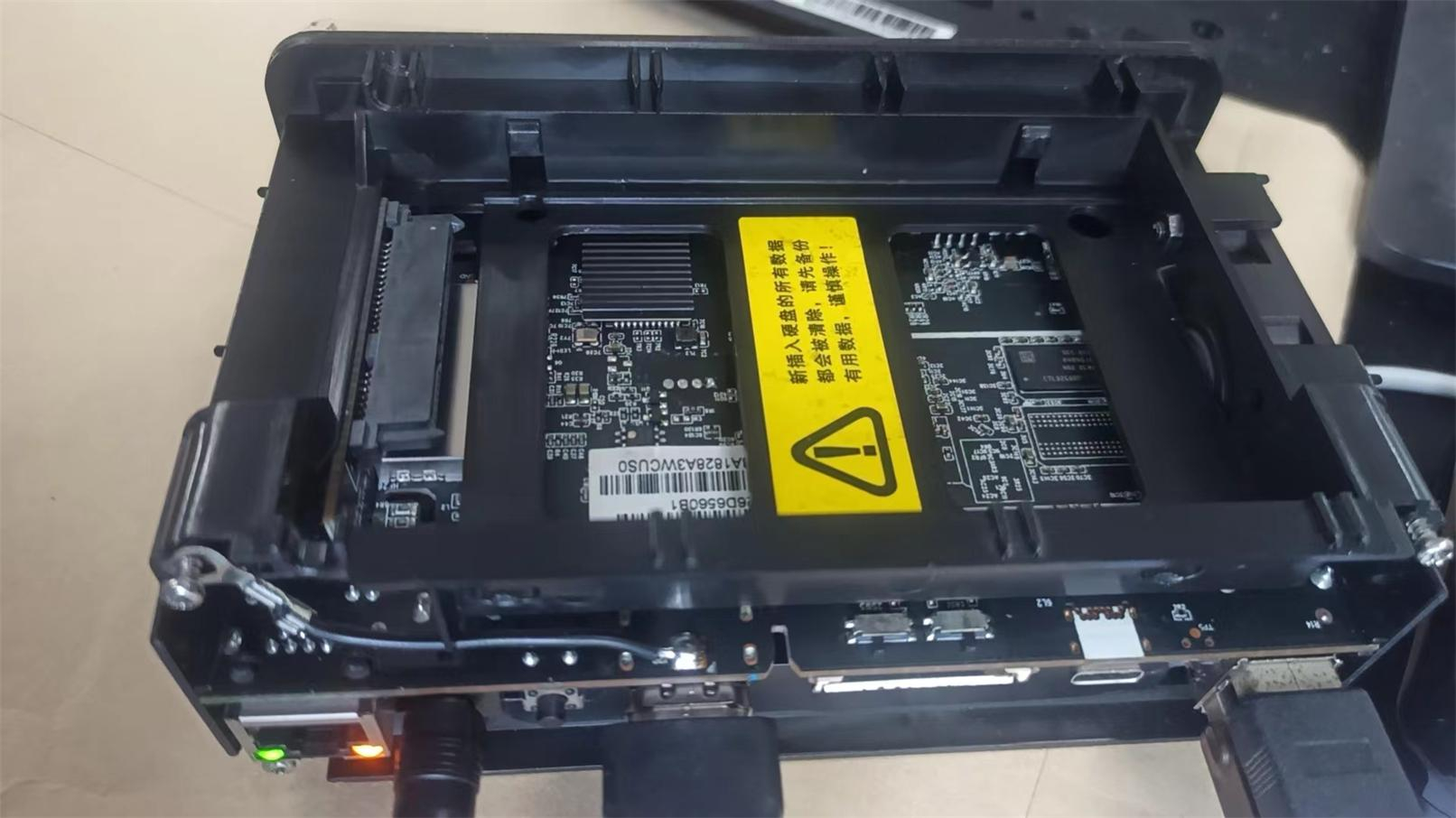

塑料框架上下架构基本相同，右侧是散热风扇，上下框架内都有一个2.5寸硬盘位。

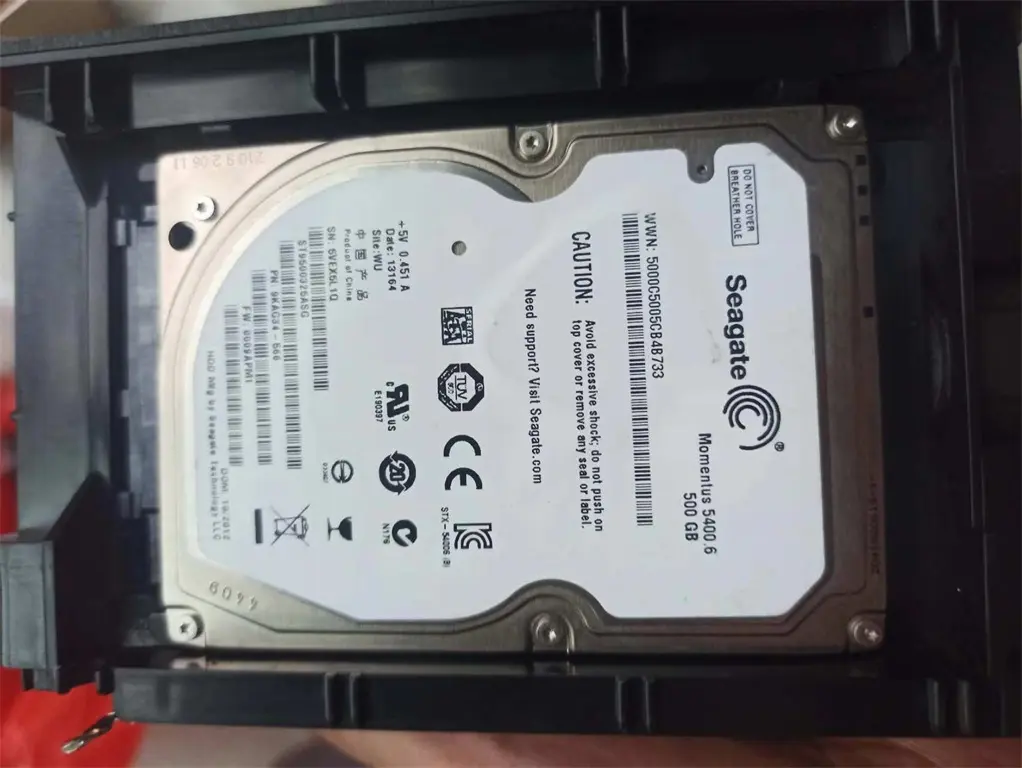

附安装上硬盘的样子。

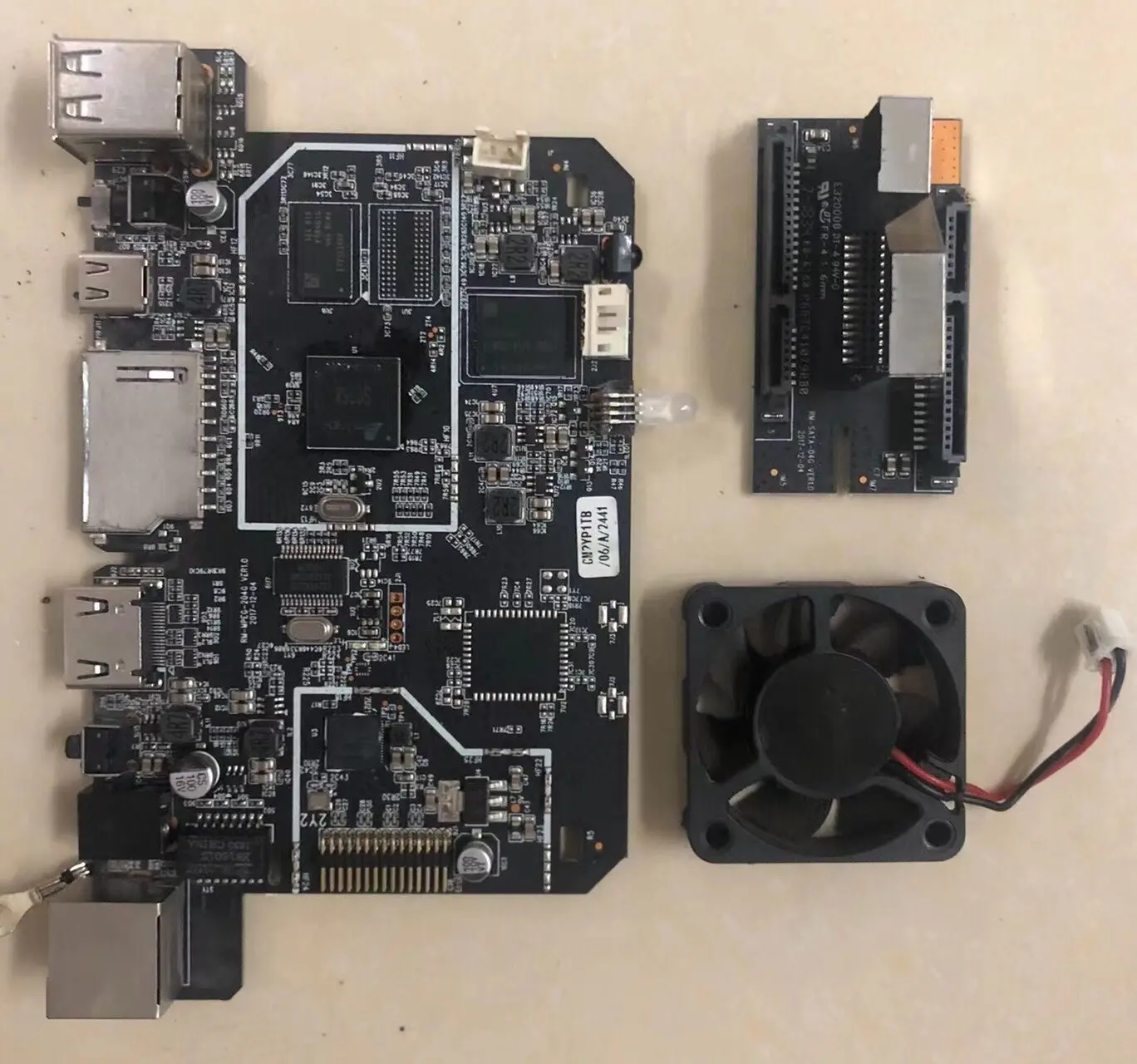

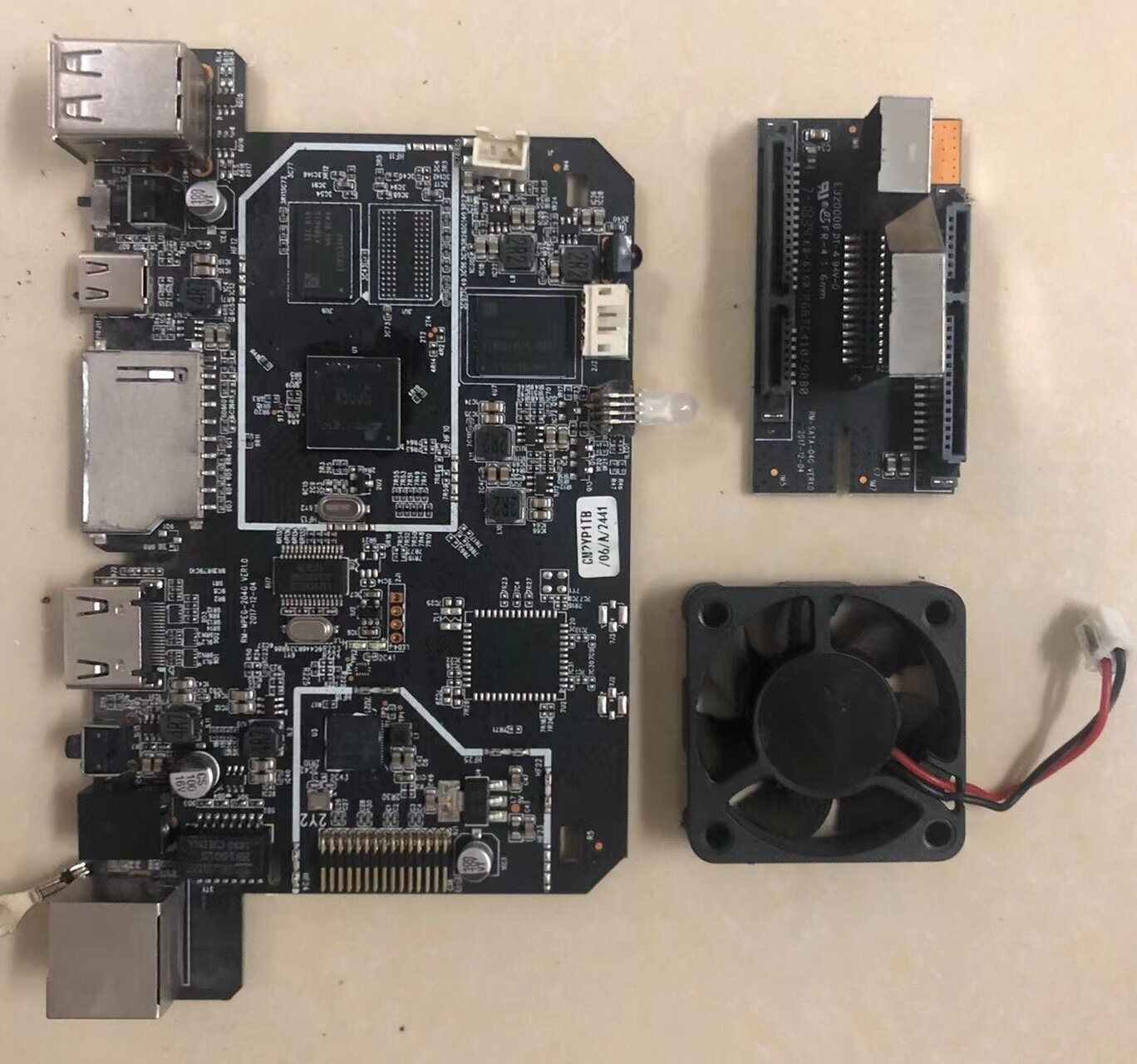

比特米盒全家富。


前面板外面开了小窗的透明塑料片，使用粘胶和框架粘在一起，轻轻用力就可以取下来。

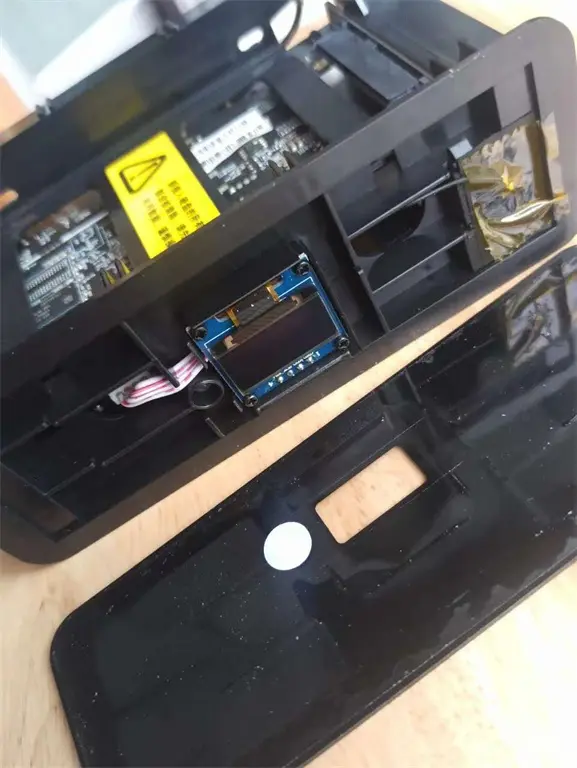

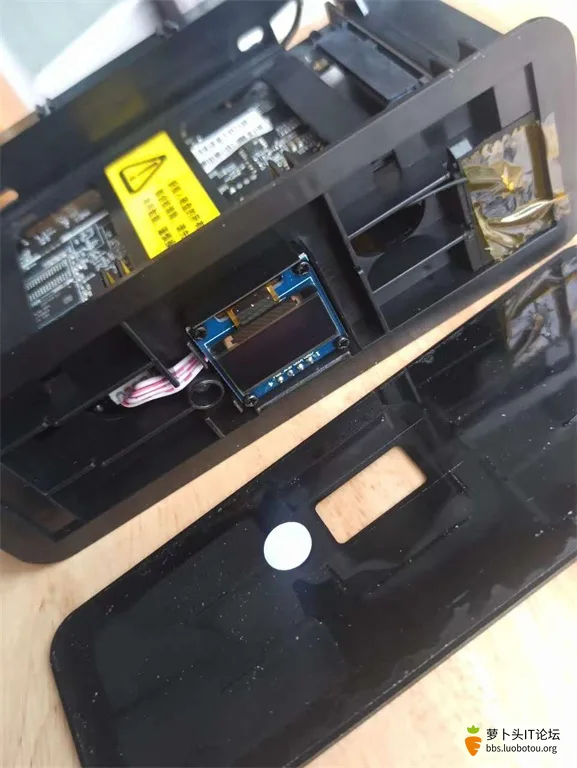

取下前面板可以看到塑料固定框架左侧粘有WIFI天线，中间是0.96寸，SSD1306模块的12864 OLED显示屏，这个屏使用i2c接口，用4颗螺丝固定到前面板上，再通过4针线连接到主板。


五 主板
取下框架前面的天线，主板上的风扇和OLED插头。框架正放，找到主板上屏蔽罩附近和主板上风扇插头附近的两个小孔，使用螺丝刀按住塑料卡扣向下压，再向后推，就可以取出主板。

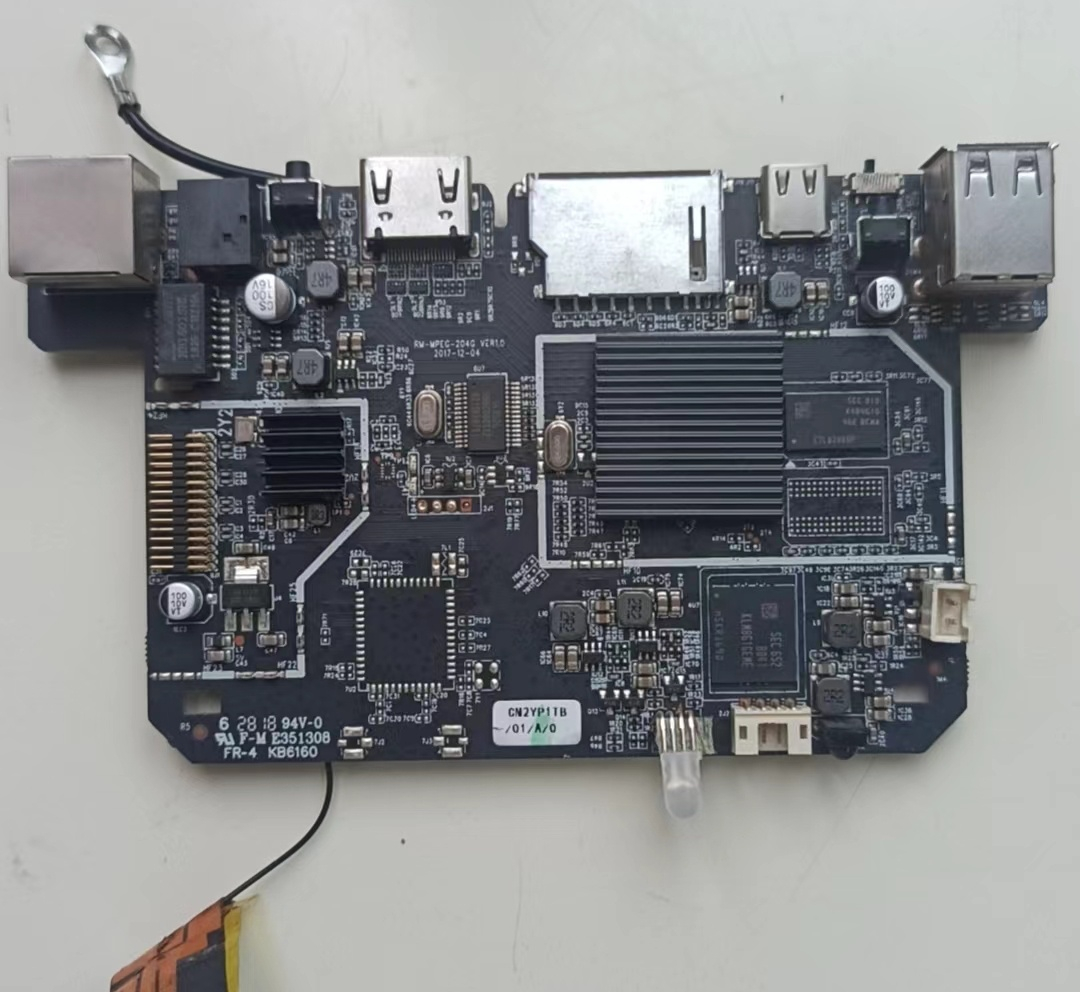

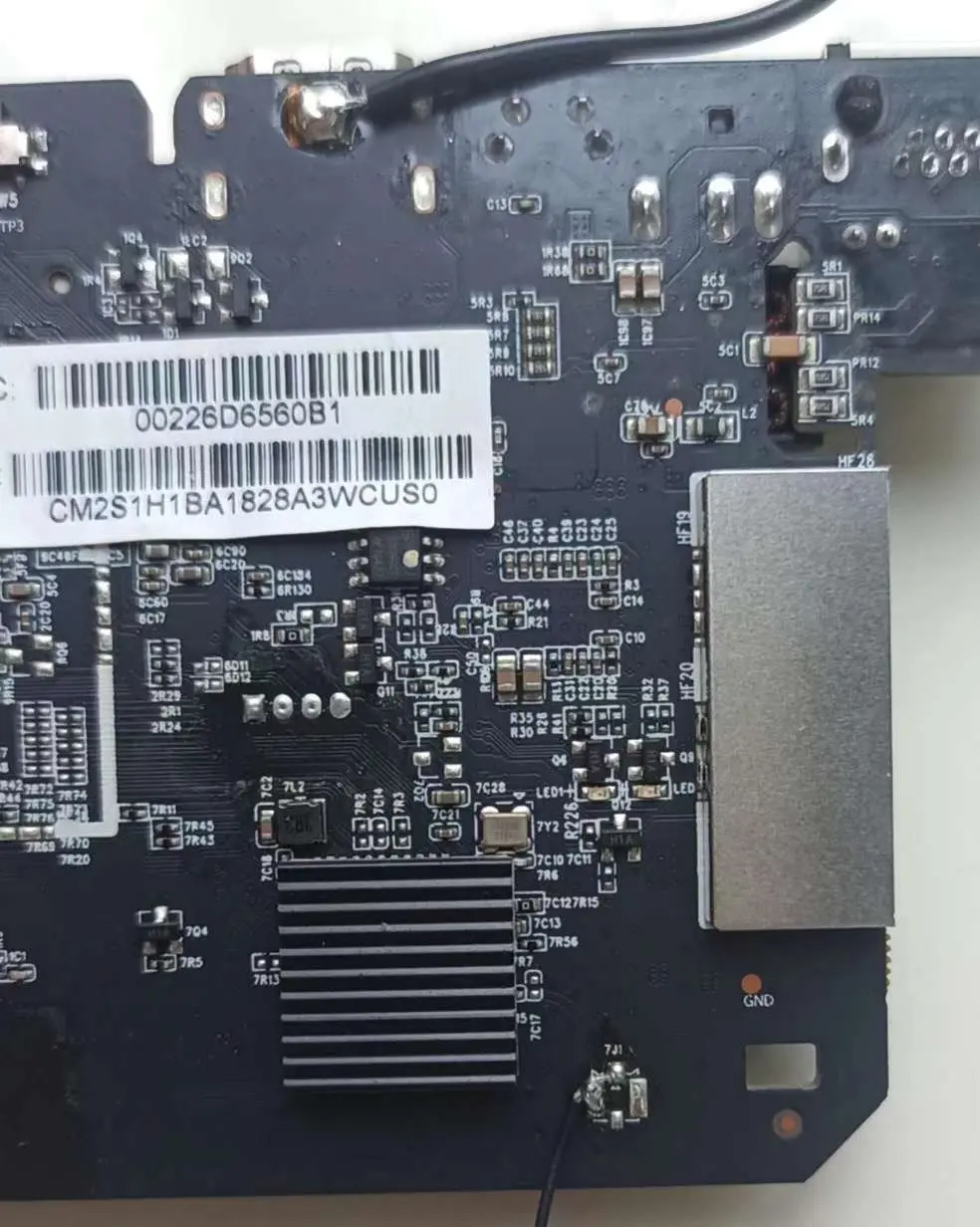

主板

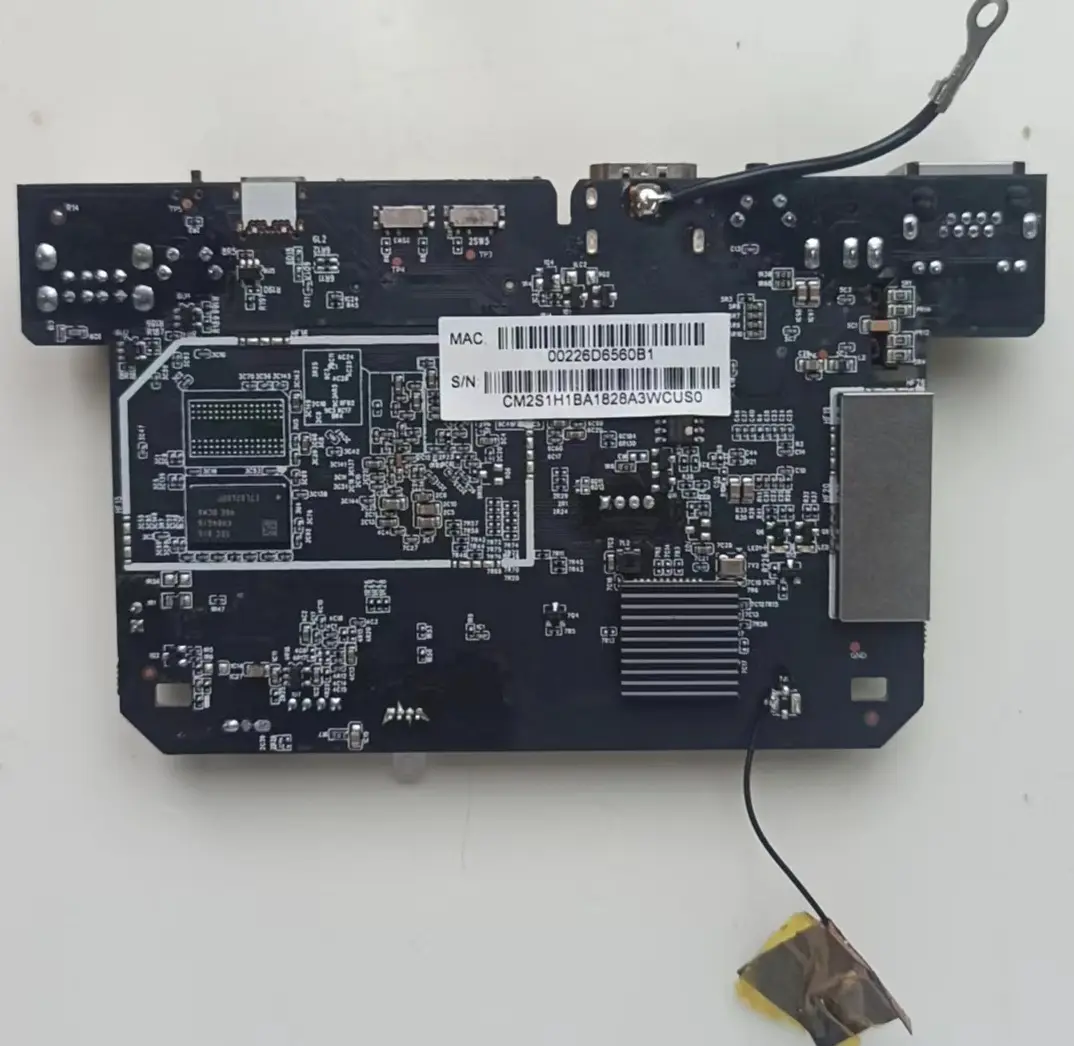

主板背面

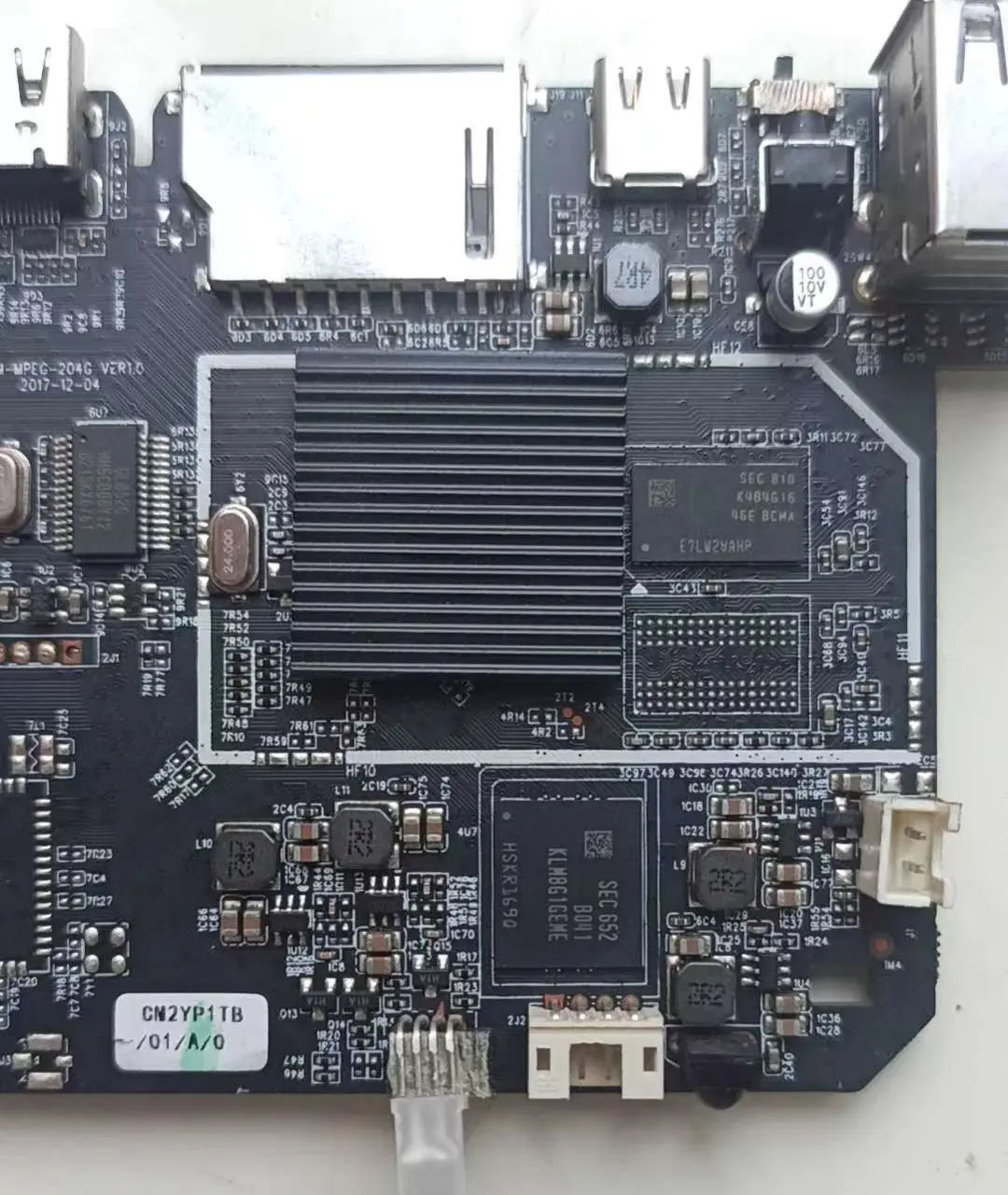

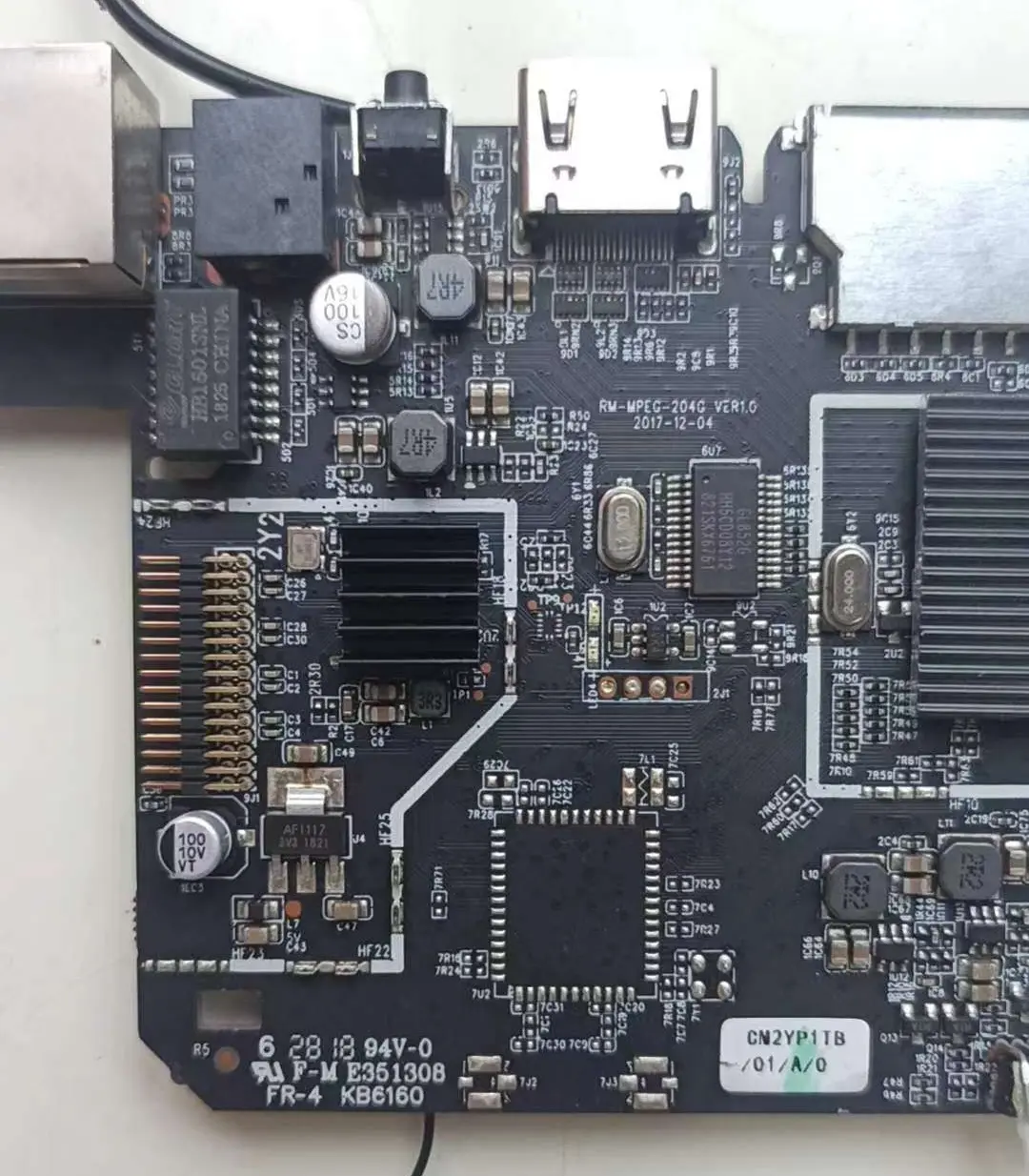

关于主板的正面细节

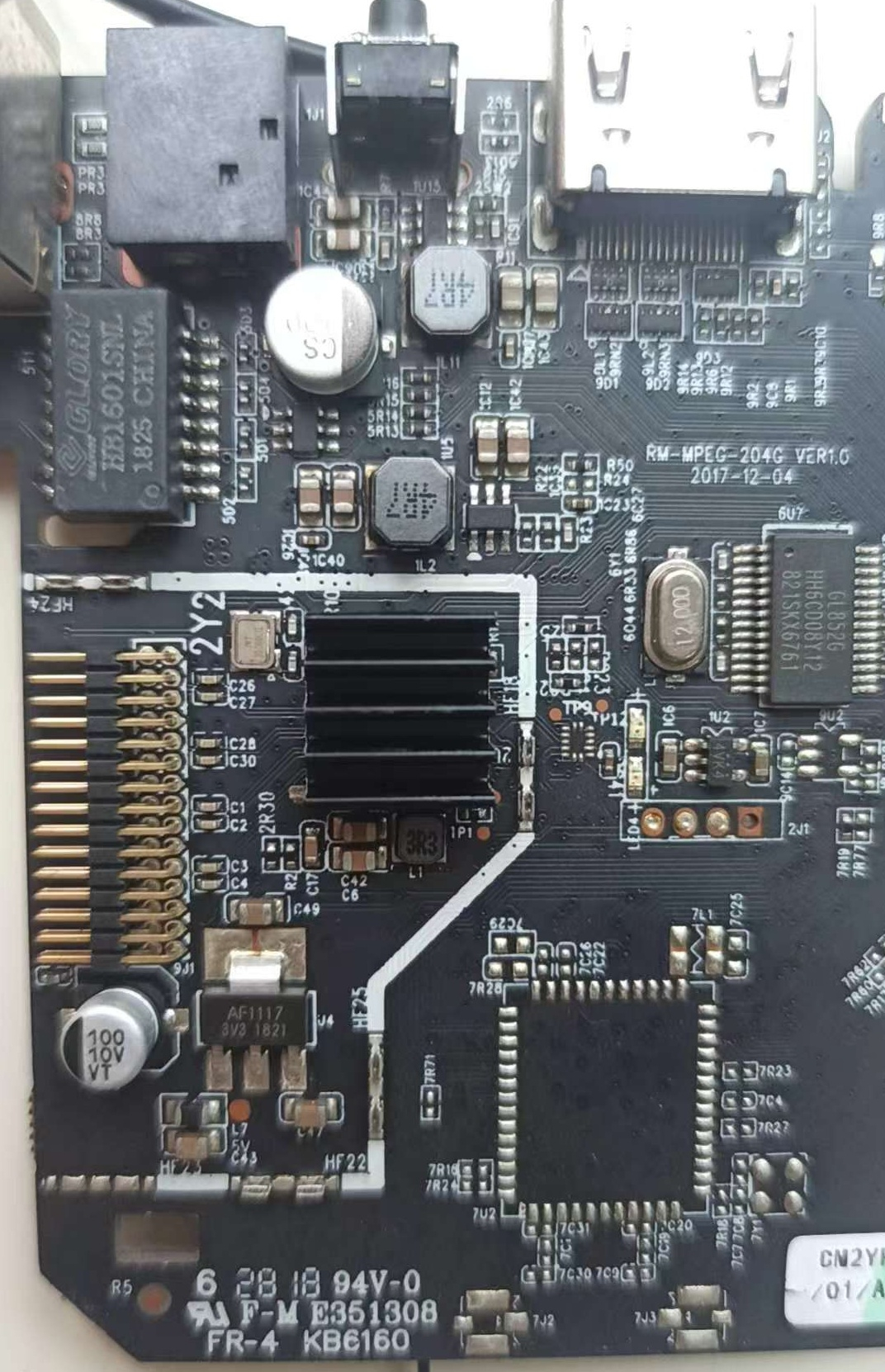

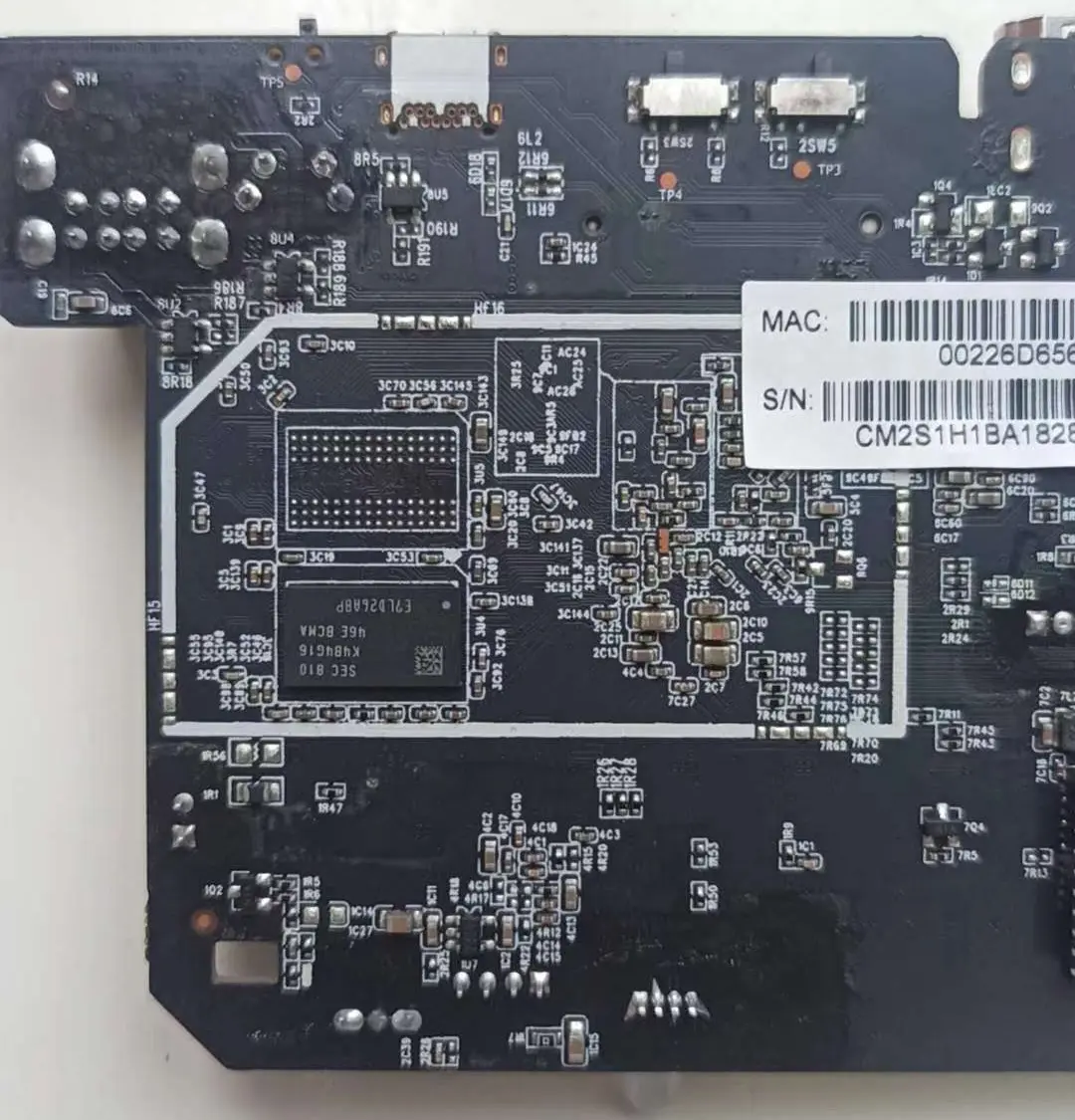

主板的背面

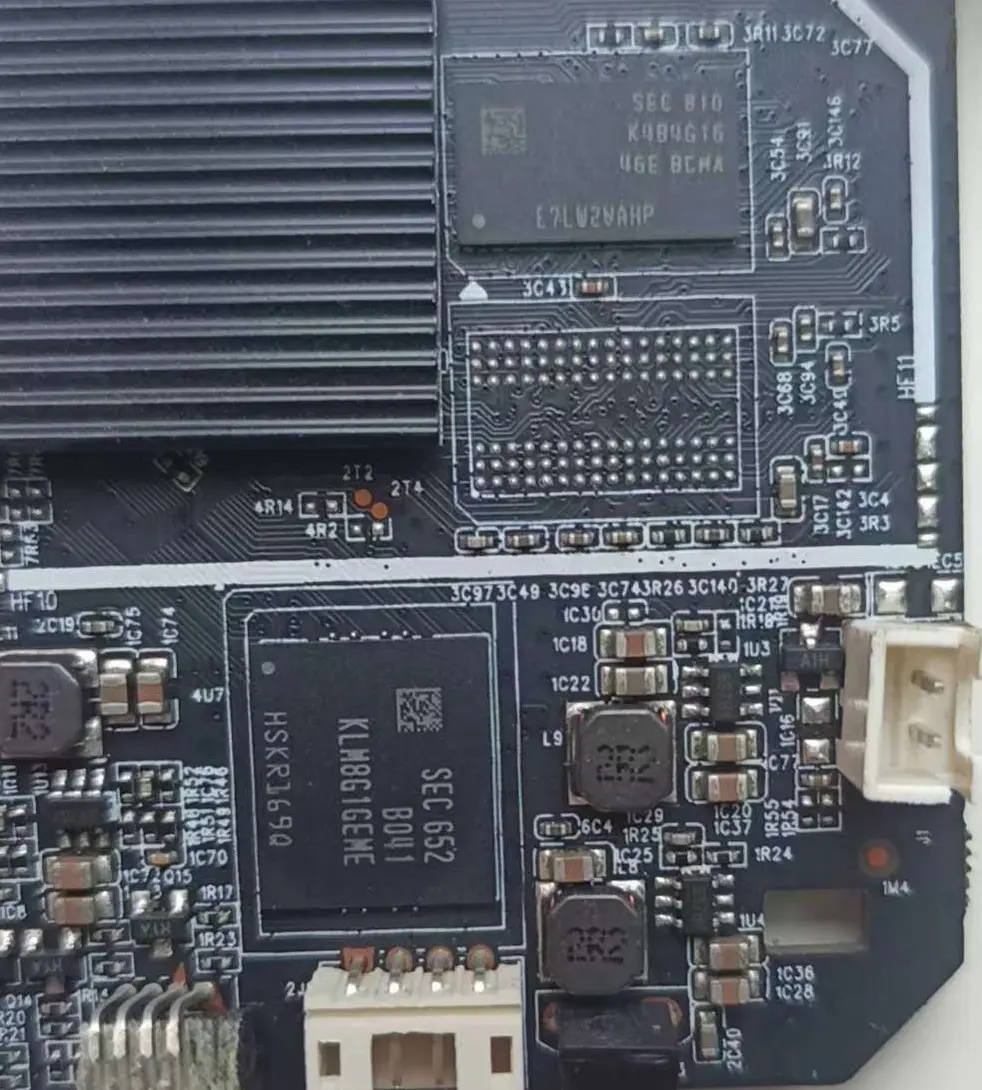

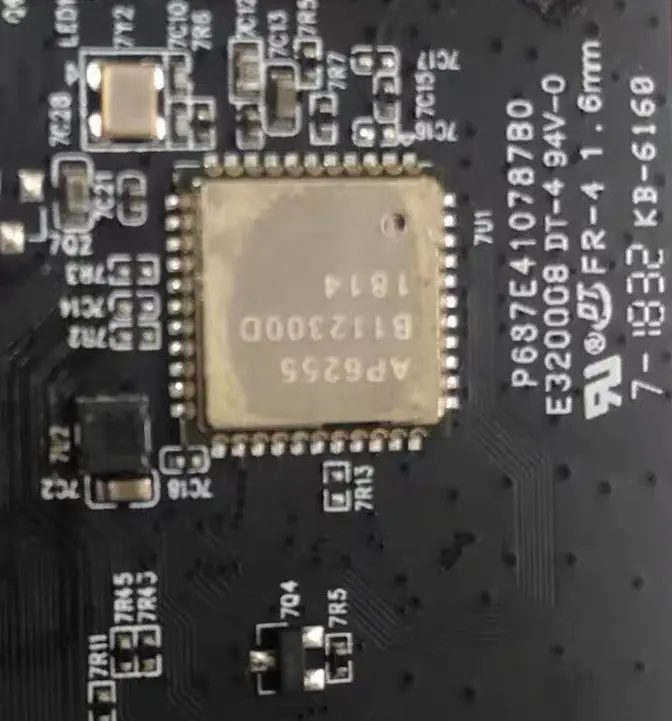

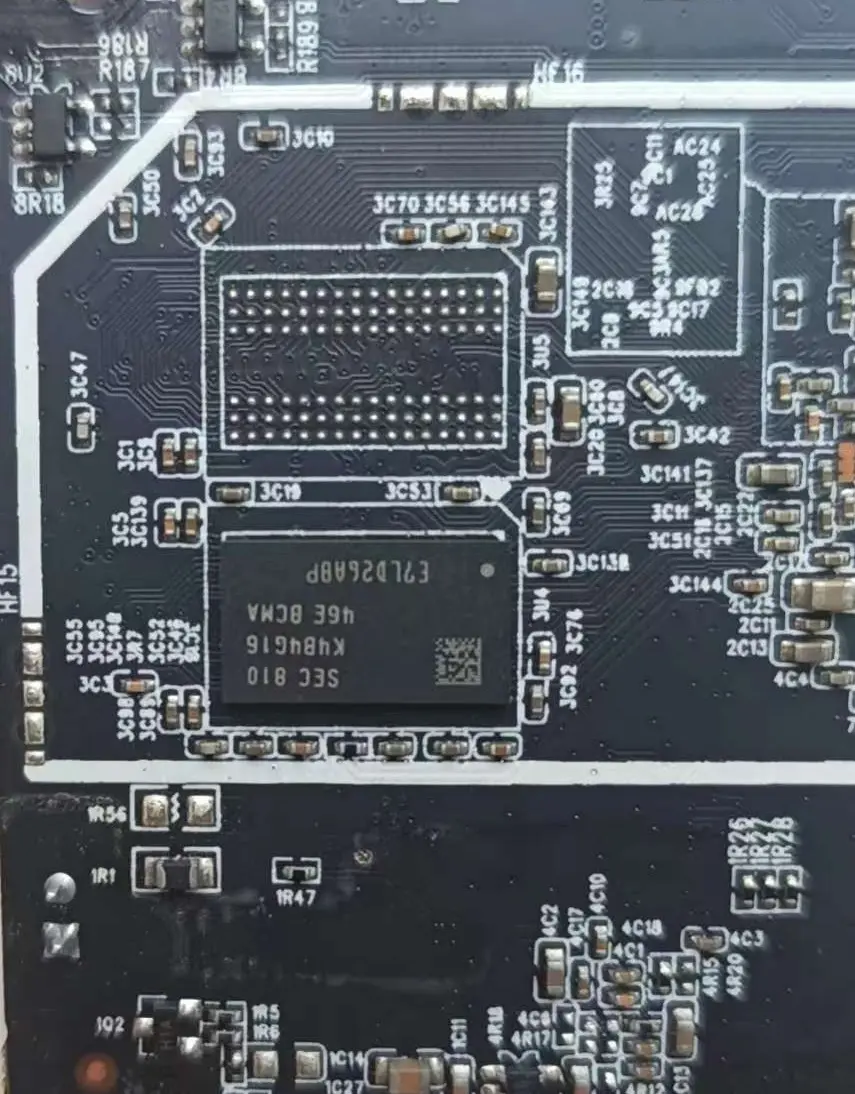

芯片细节



下面是网上找到的图，我没有拆散热片，没有确认。

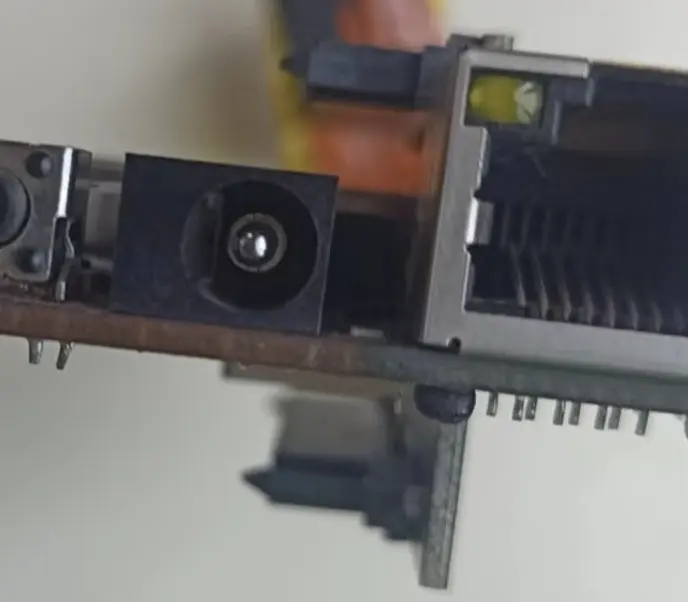

网络接口边的芯片，Sata转接板的插头

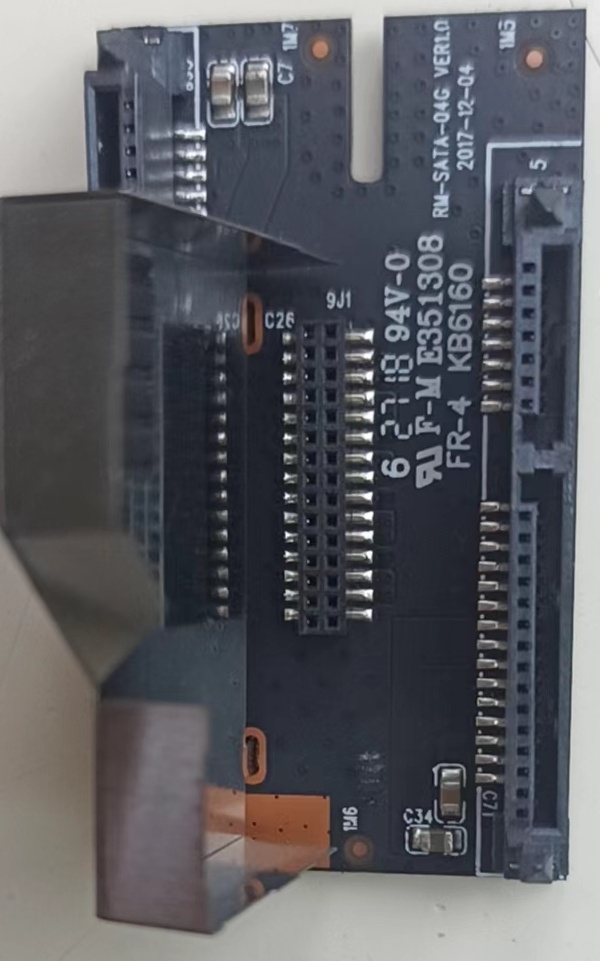

Sata转接板插头细节

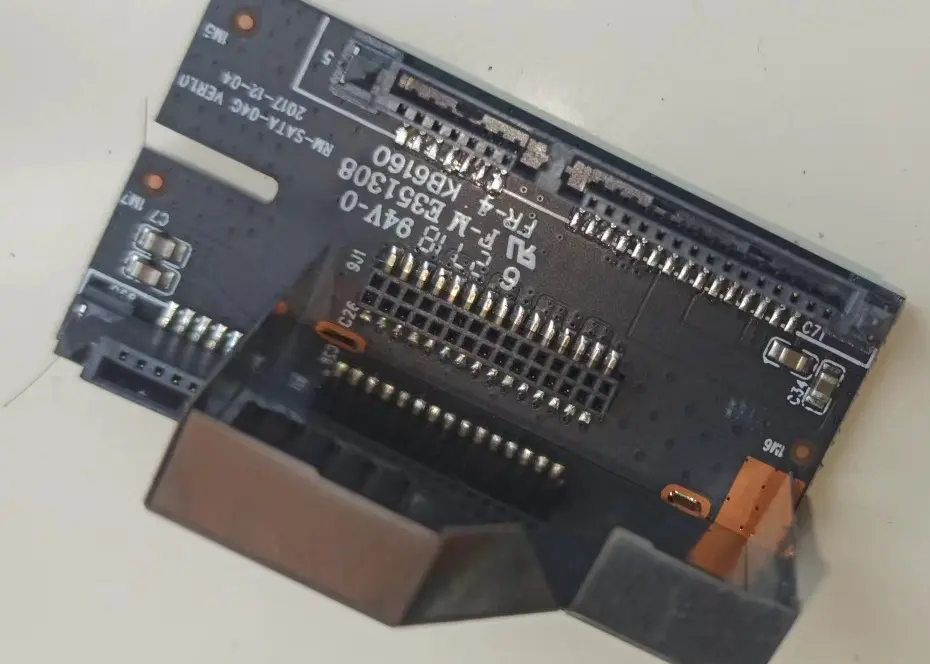

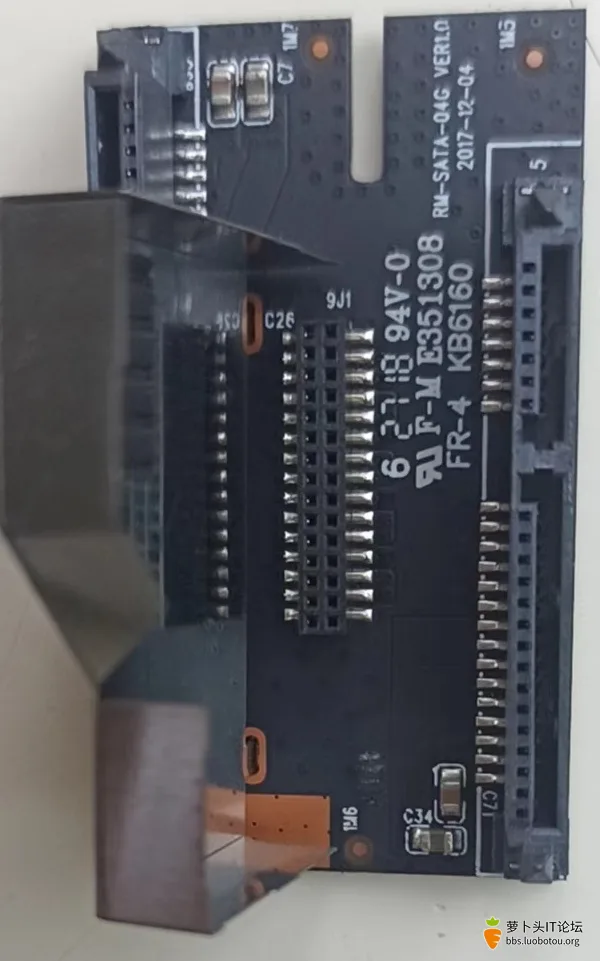

Sata转接板及插座

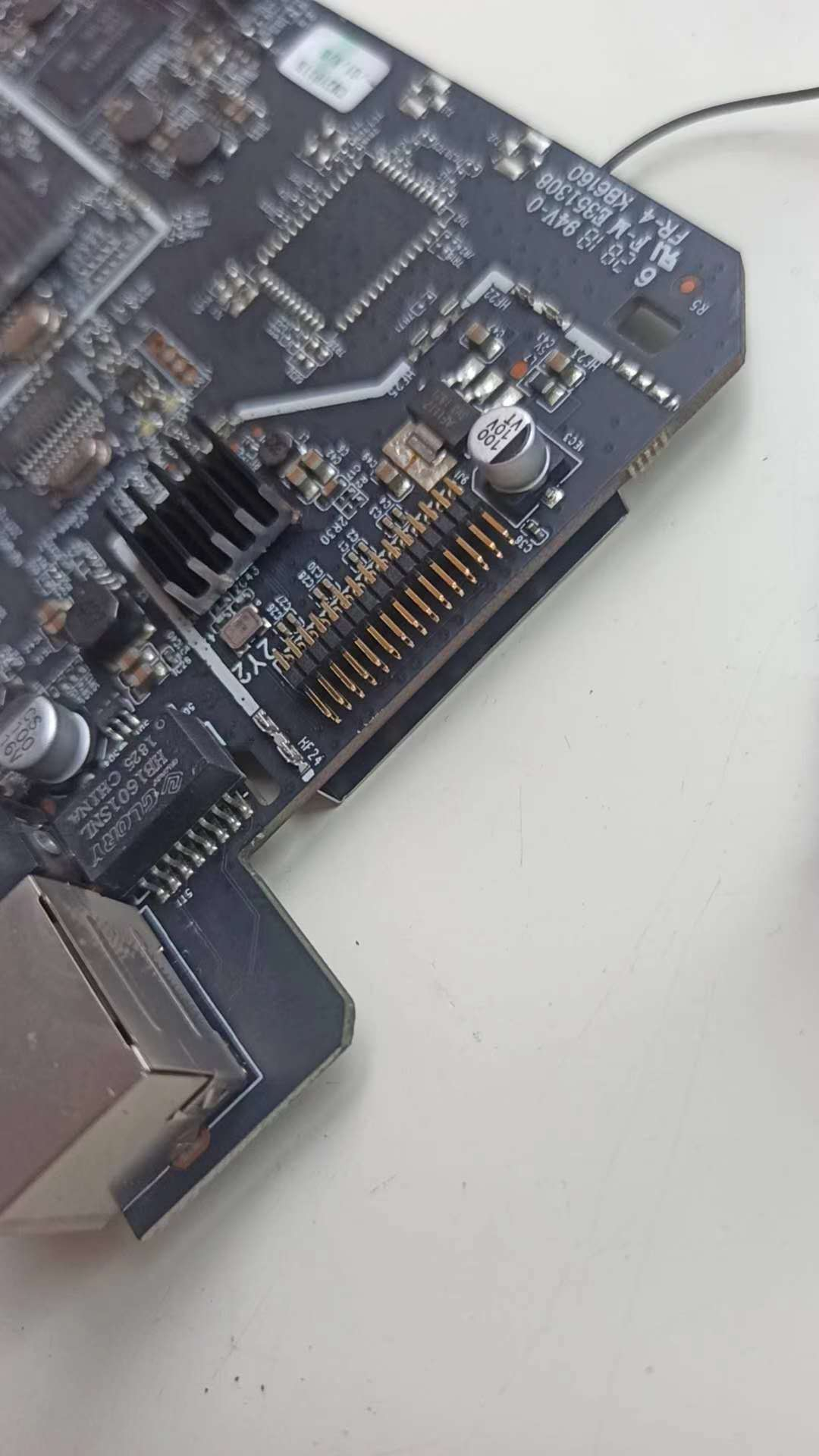

Sata转接板接在主板上

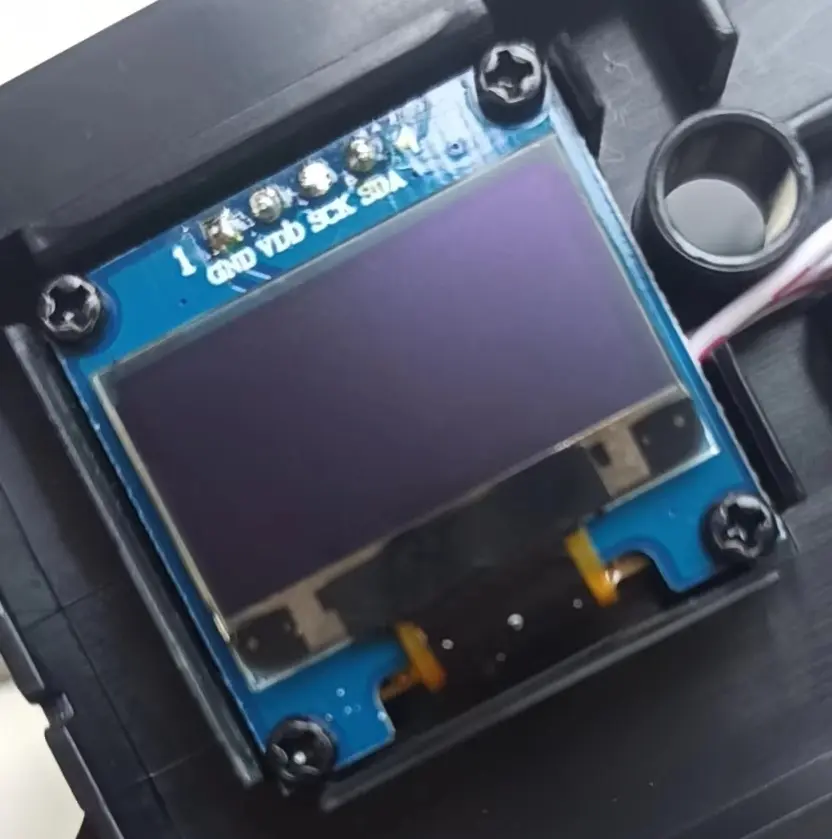

OLED屏

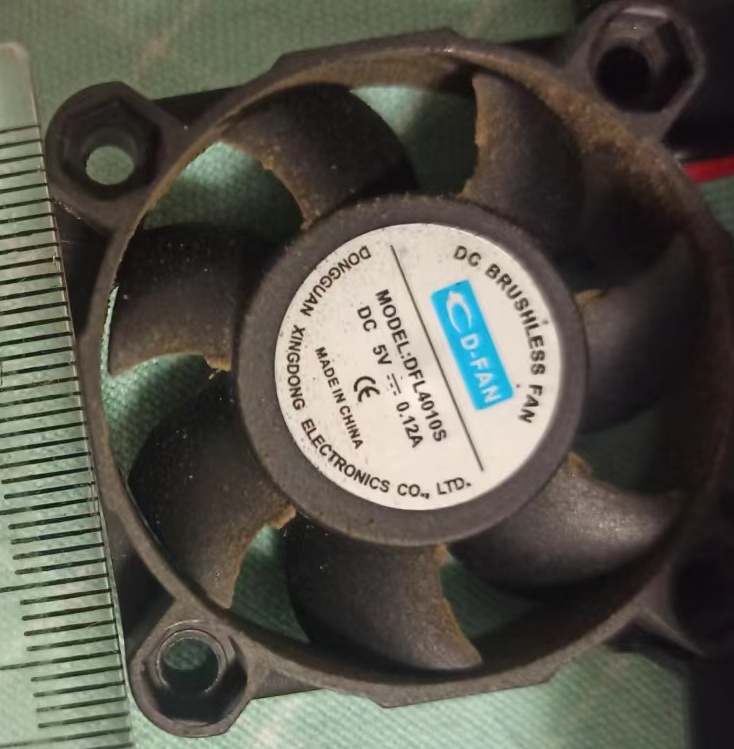

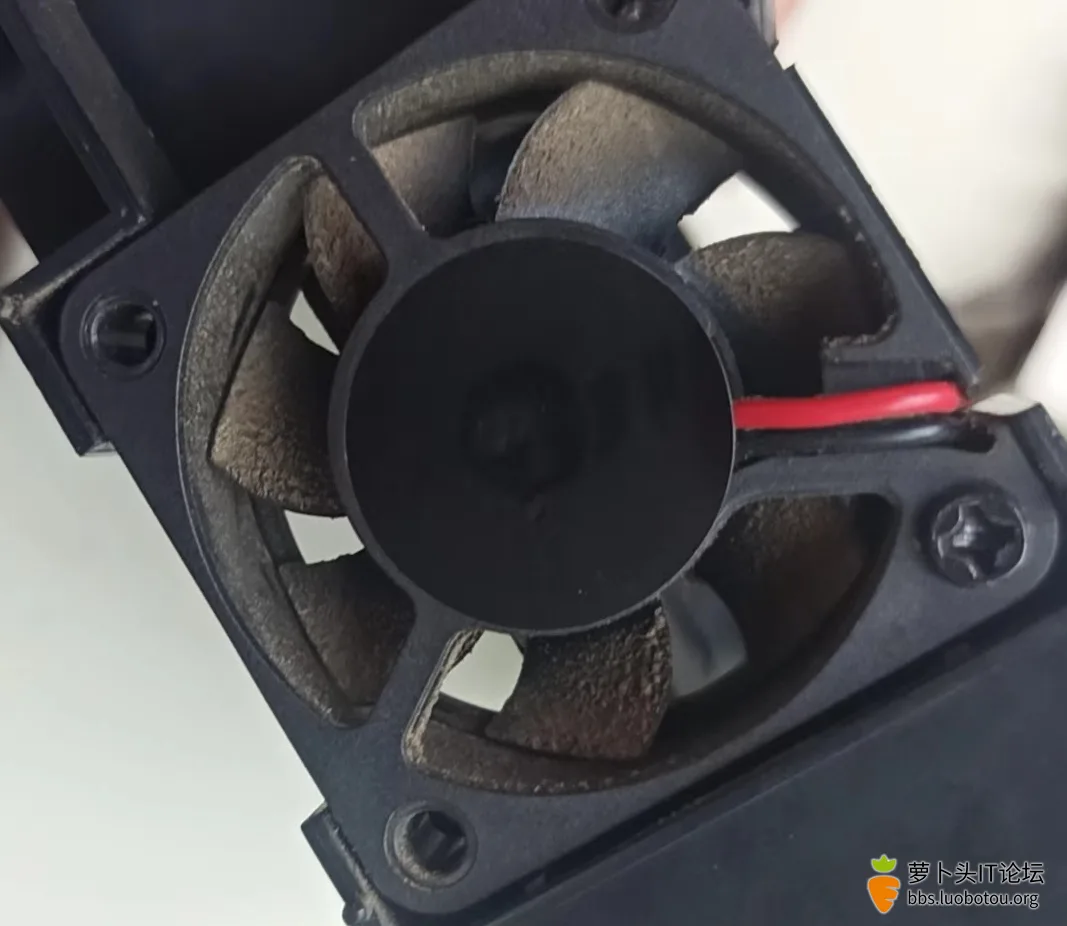

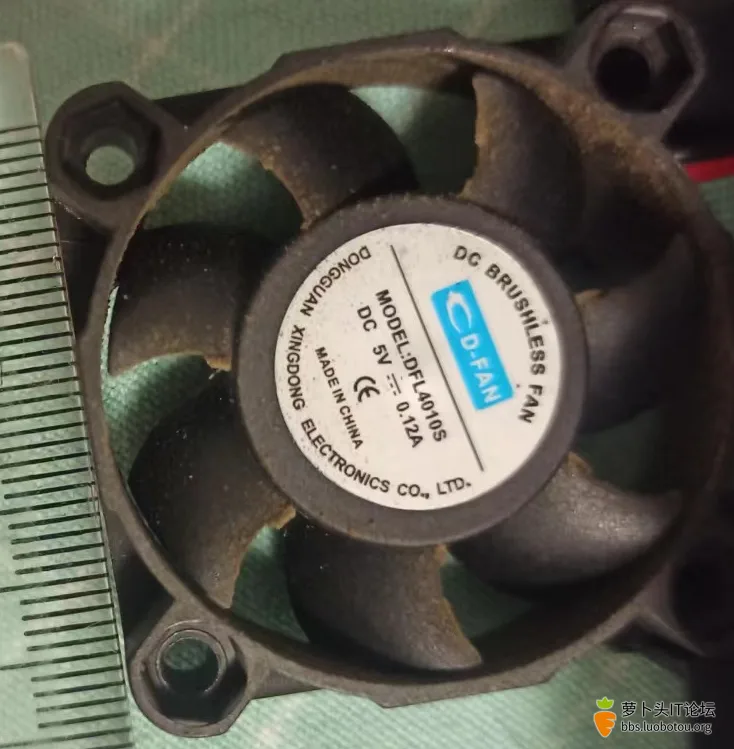

风扇，4X4CM，厚1CM，5V

OOO

nas？
小主机？

jyssysz

OOO 发表于 2024-7-22 22:53
nas？
小主机？

这个盒可以用途还是比较多的
刷 armbian 当服务器
刷 coreelec 当播放器
刷 emuelec当游戏机
刷 volumio 当音乐终端
安装casaos做NAS存储服务器
……
