早期的良心想？联想旧U盘（型号未知）简单测评+拆解

CCS_Leick

昨天晚上收拾东西的时候，无意中在抽屉角落里发现了一只很旧的联想U盘，已经吃灰很久了（令我惊讶的是还能正常识别，里面的文件也没问题）
大概是2011-2012年左右的盘，记得不太清楚
说明一下，本来这盘根本没必要写什么评测帖，但是在随后的拆解中，我发现有比较小惊喜的部分，所以决定晒出来给大家看看


外观部分

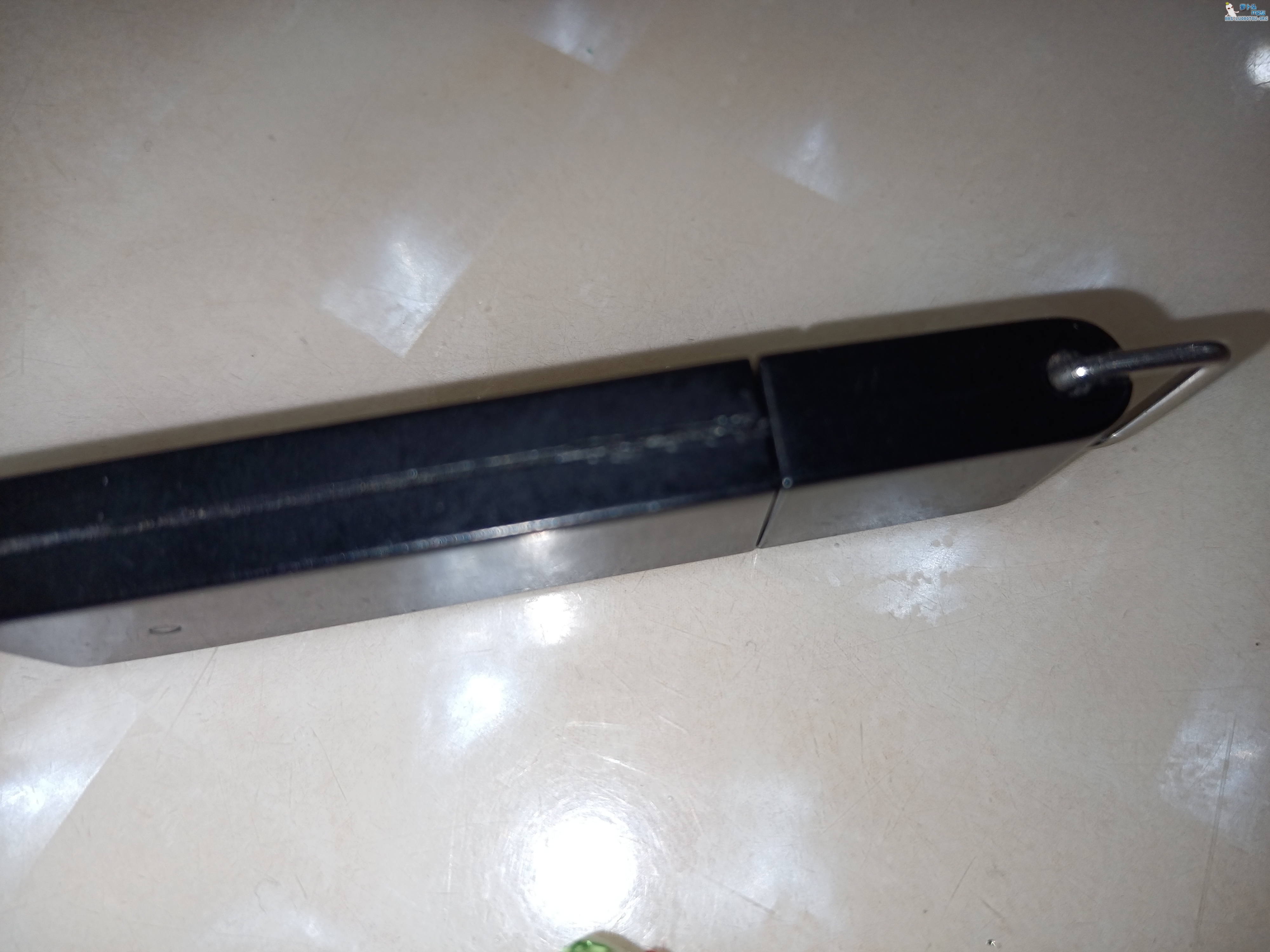

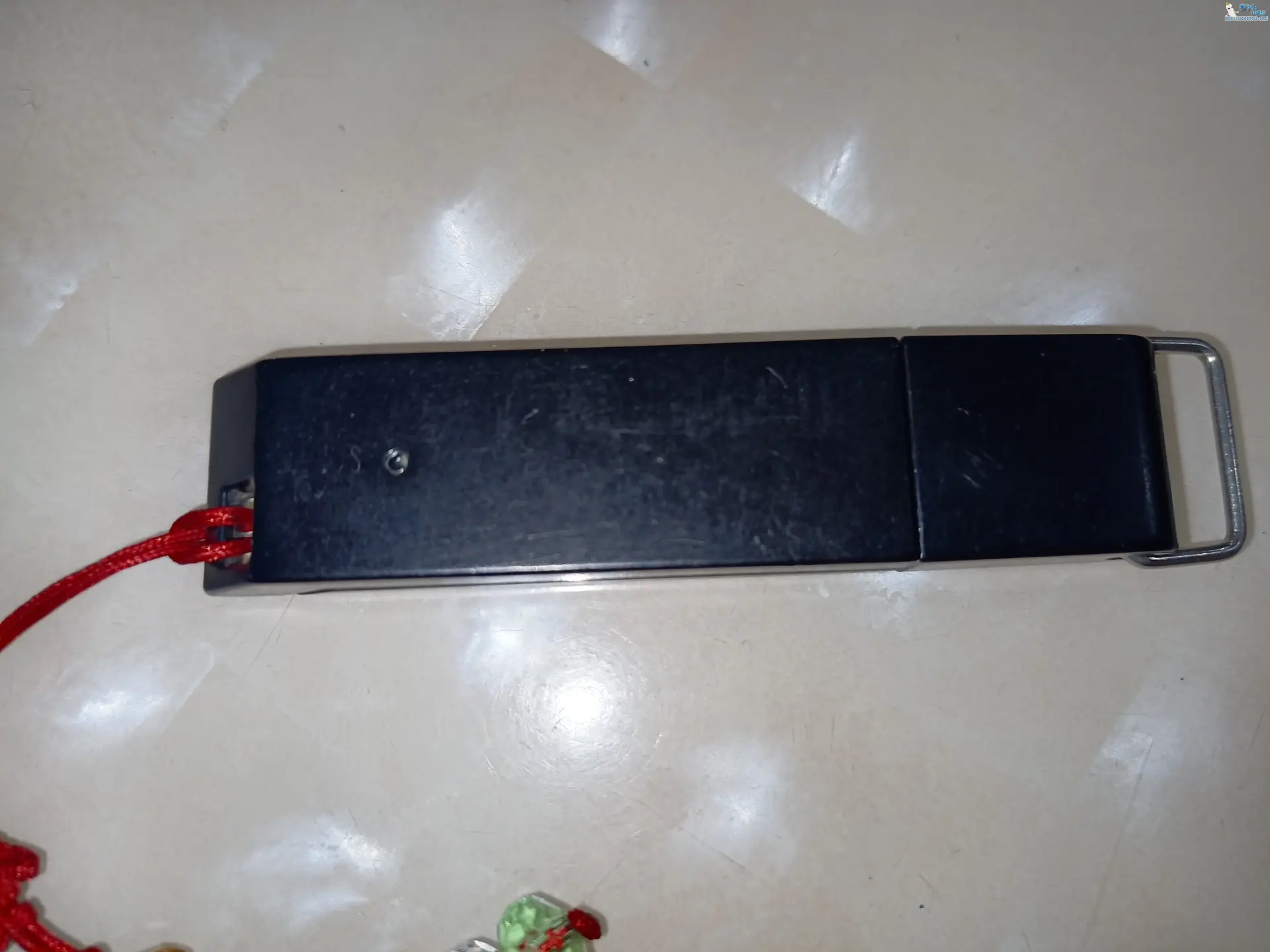

盘身正面&背面
不得不说这U盘还挺长一只的，设计在今天看起来也很显旧

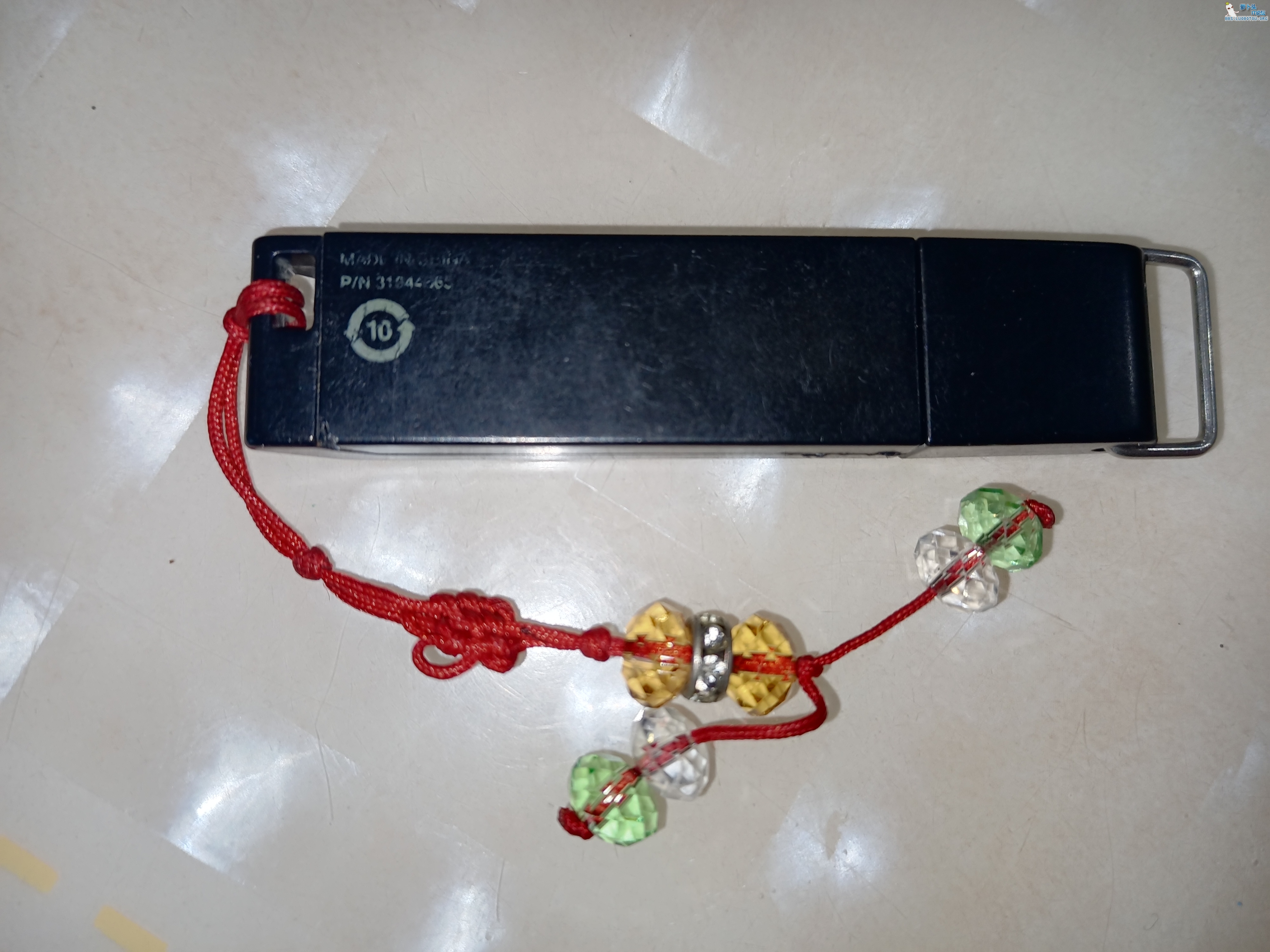

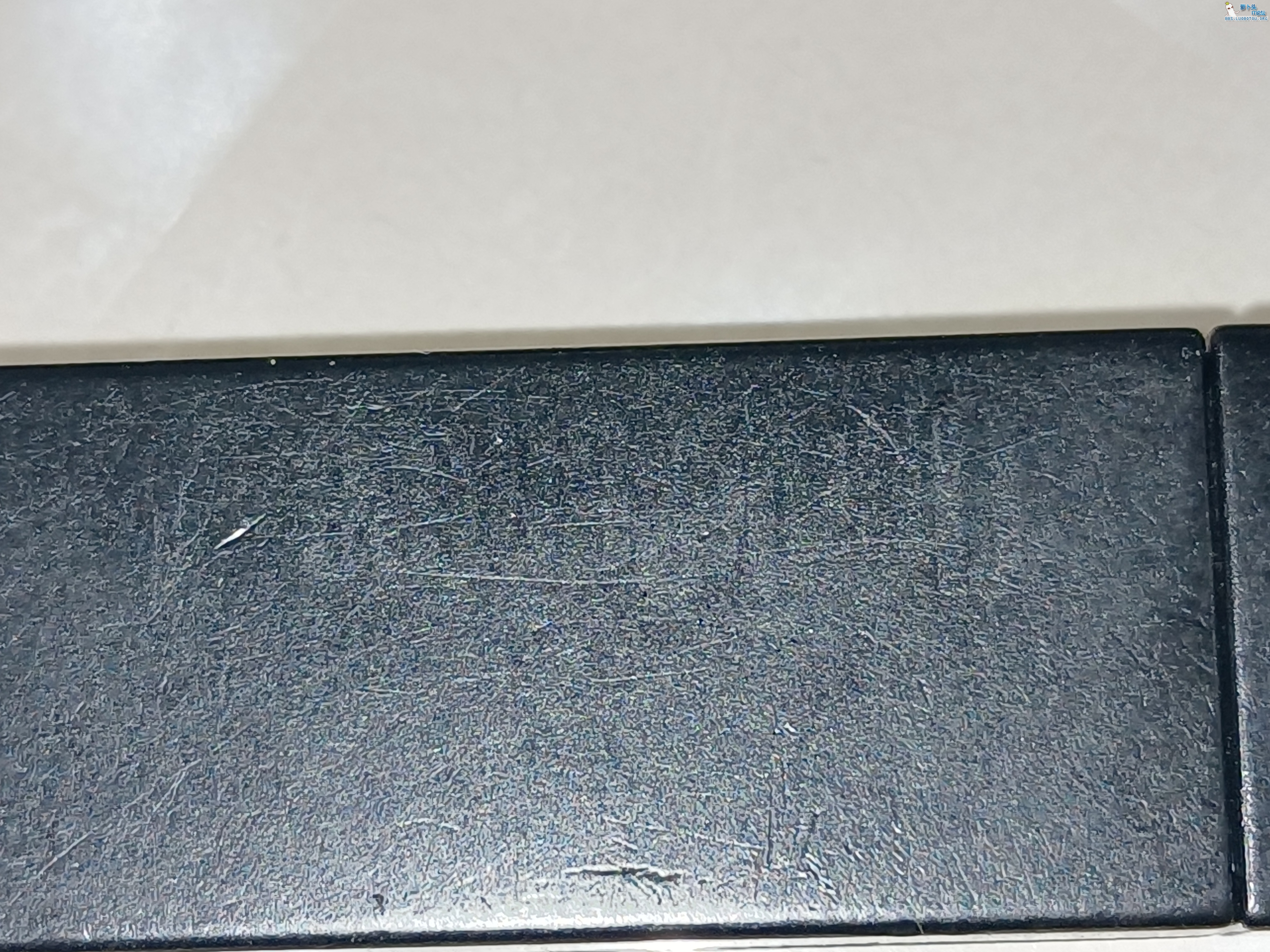

盘身上隐隐约约可以看到被磨掉的thinkplus字符，不知道各位坛友能不能看得清楚


参数&速度测试部分
由于该盘经过长期使用已经掉速得惨不忍睹（1.3MB/s出头的写速）所以经过了DiskGenius全盘清零后才测试，以保证测出来速度正常

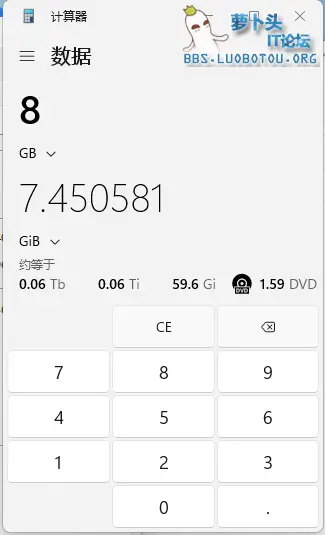

还有就是颗粒体质不错，比正常单位换算后实际的容量还要大

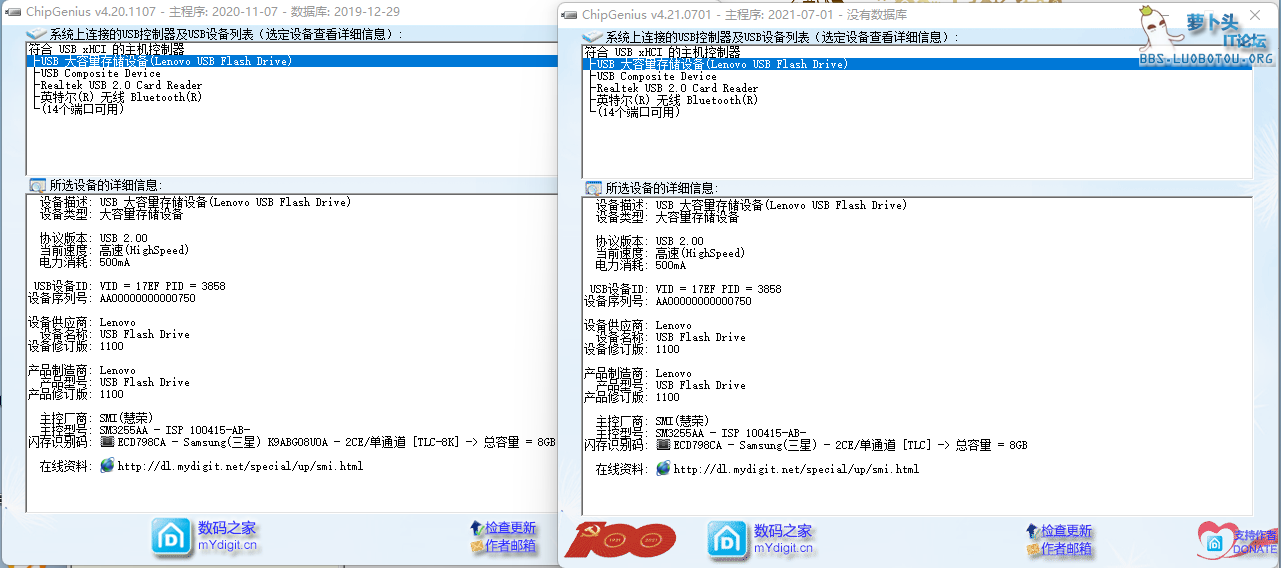

ChipGenius 芯片精灵测试
左边旧版芯片精灵识别出了SM3255AA主控（比较少见）以及三星 K9ABG08U0A TLC颗粒（随后拆解中发现颗粒识别错了）

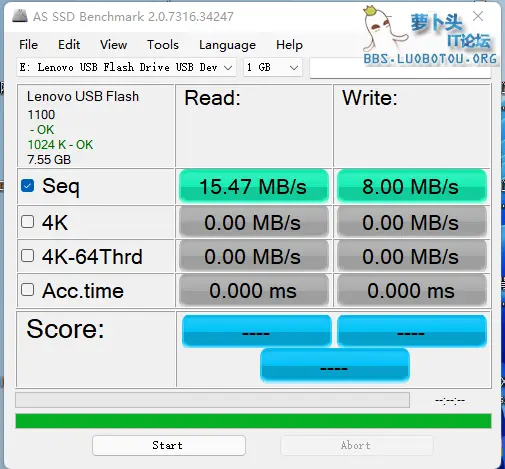

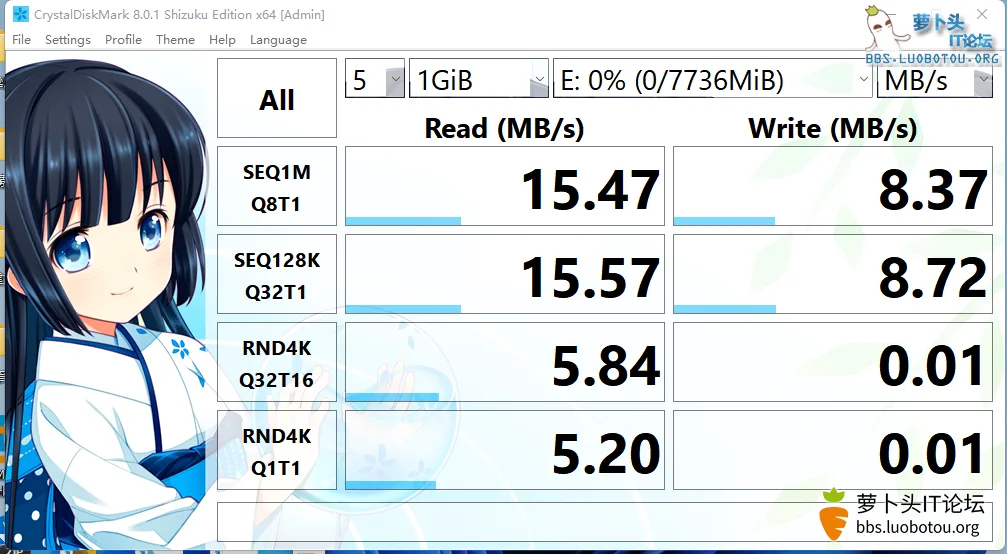

AS SSD Benchmark&CrystalDiskMark 速度测试
两个软件测速结果差不多，读取在15.5MB/s左右，写入8MB/s左右，CDM里0.01MB/s的4K...
但是10多年前的U盘写速能达到这个水平，放当时性能不算差

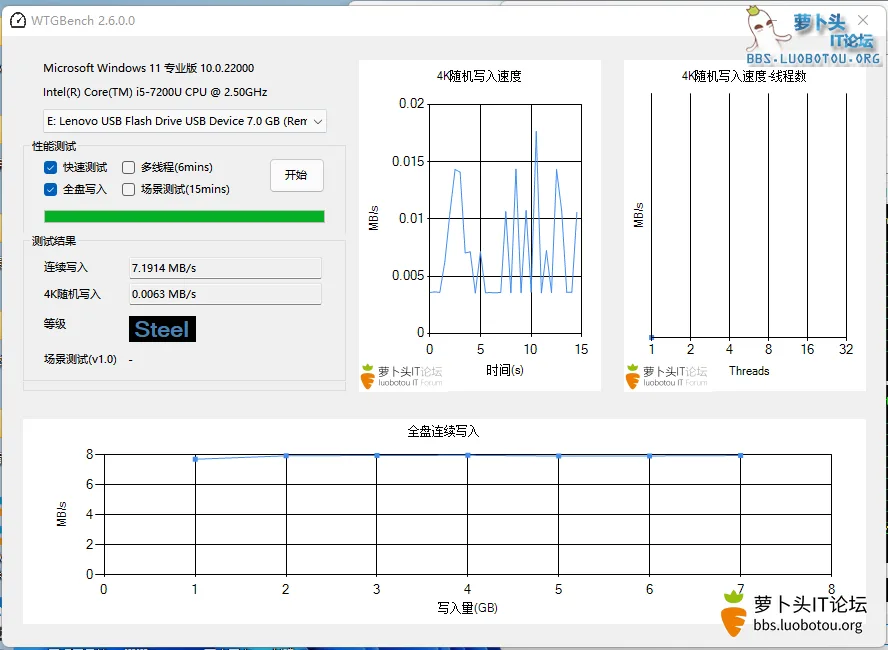

WTGBench 速度测试
4K写速得到了非常低的Steel评价，可以看到这盘虽然是TLC颗粒，4K写入速度极低且不稳定，但全盘写入全程稳定不掉速，这是TLC少有的


拆解部分




这盘以前用的时候摔过很多次，侧面有很大缝隙，用小刀之类的一撬就开了




内部是较厚的卡扣式设计，用手捏住USB接口部分取出主控板，PCB边缘居然还有一圈镀金，比较亮眼的设计

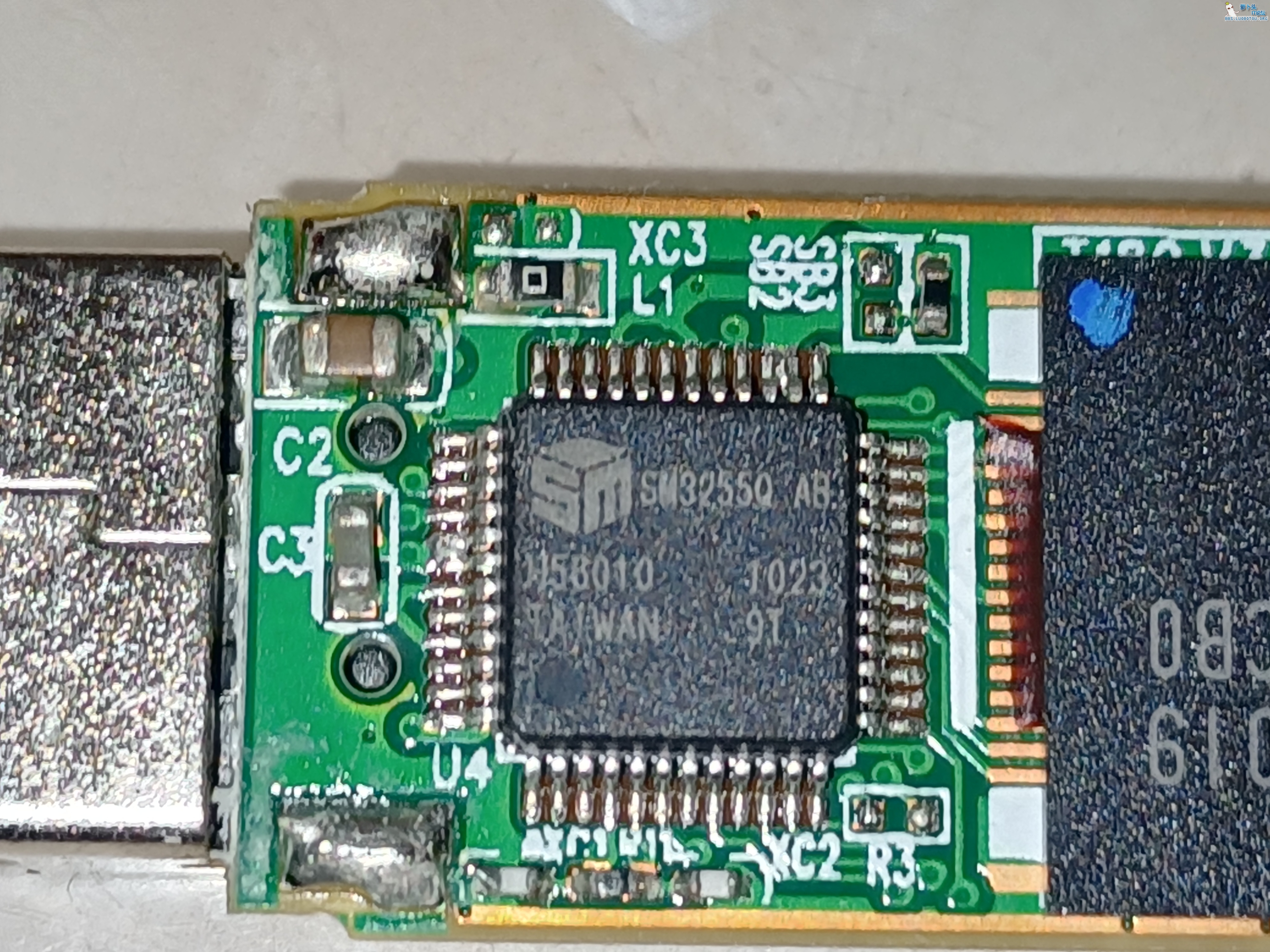

主控&颗粒特写，主控为2010年第23周生产的慧荣 SM3255Q AB，QFP48封装，由此可以印证，这盘应该是2010年-2012年生产的

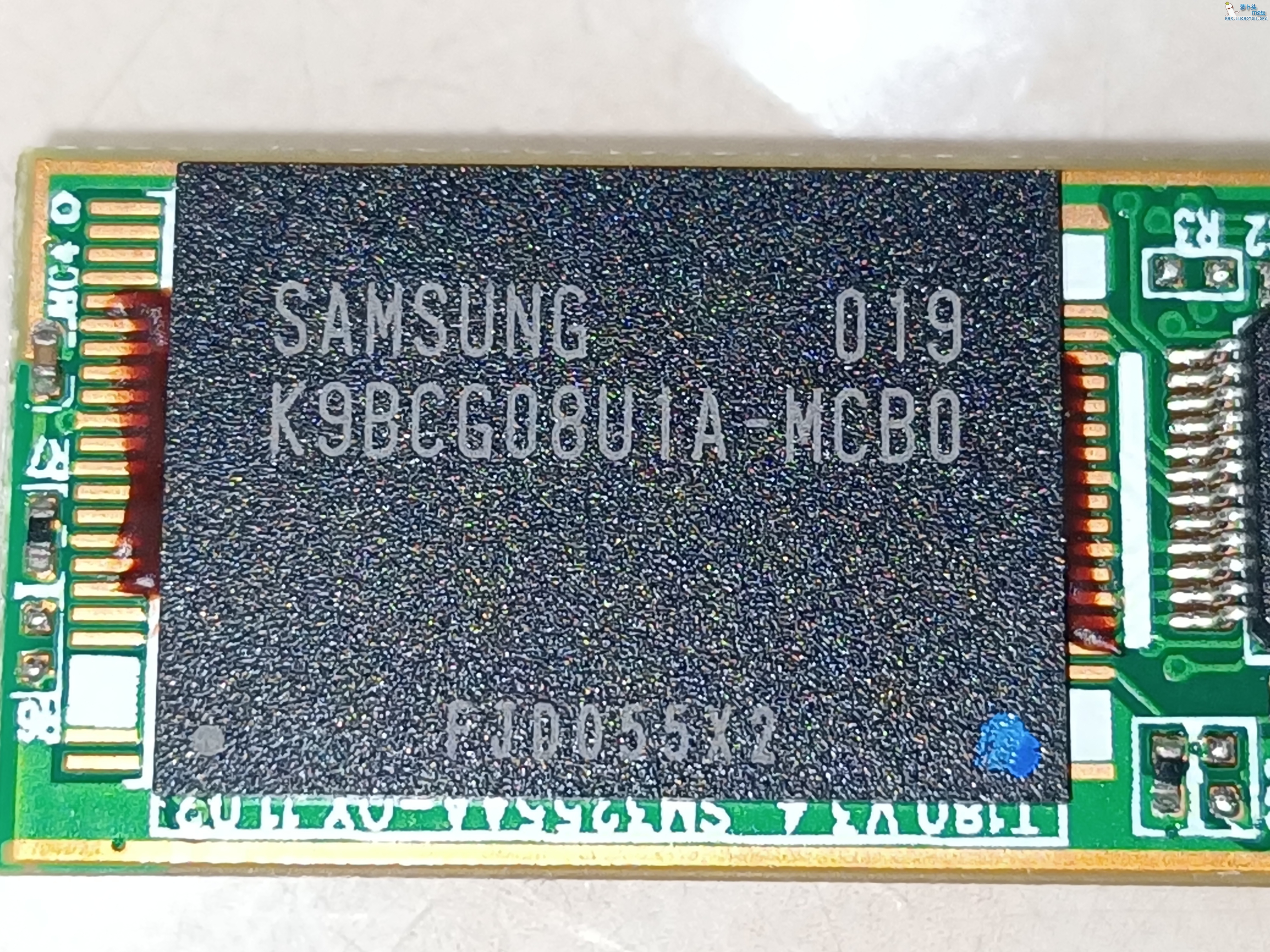

颗粒居然是三星原厂正片，丝印为K9BCG08U1A-MCB0，这是最出乎我意料的（并不符合现在联想的作风）颗粒两旁的胶不知道是怎么回事

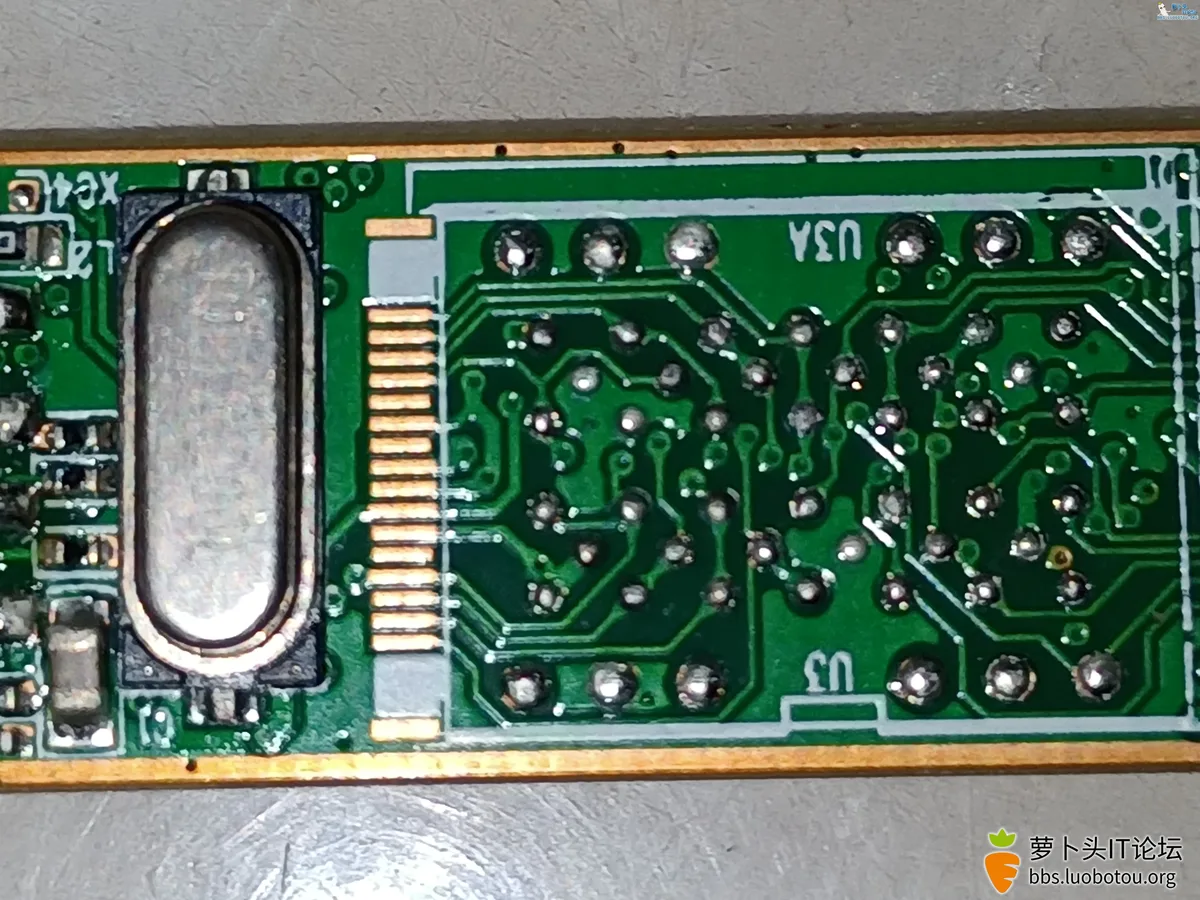

主控板背面发现了一颗很奇怪的小件和奇特的焊盘，这颗元件目前我不能确定是什么，焊盘少见的LGA52封装
LGA封装闪存颗粒的焊盘，我只在苹果6S-7P的主板上见过


总结

这个抽屉里翻出来的旧U盘，本来我以为平庸的外表下是联想一贯使用的大黑片和黑胶主控，但拆解的结果着实出乎意料，3255AA主控+三星原厂正片
论坛里拆解过联想的很多U盘，颗粒各种大黑片或者后打标，焊盘上的件也焊得歪歪扭扭的，还有各种很明显的半成品设计和前代遗留设计（比如外面根本看不见的LED灯）
15MB/s+8MB/s的读速和写速，放今天几乎到了没法用的地步（至少对我来说没法用），但是放在10多年前，这速度确实不能说差。
记得我还有一个金士顿DT 101 G2的主控板，也是2011年生产的旧U盘，里面也是东芝正片来的
由此可见，早期各大U盘厂商都清一色的高质量原厂正片颗粒，外形做工也好上不少，随着时代的“进步”，品牌没变，产品线没变，但是质量却下降了，看看现在的金士顿联想...还是算了吧...

OOO

美帝良心的良心？
还是倪光南教授时期的联想？

cmd

那个小元件应该是晶振

龍在天涯

早期的产品还是不错的

yangeryuner

我十几年前的一个U盘，外壳没了，里面一块PCB板子挂在电动车的前轮轴上，风吹雨淋了大半年，洗车的时候被发现了，插上电脑，竟然还能用，里面的数据竟然还在，现在的U盘能有这质量？想都不敢想

CCS_Leick

yangeryuner 发表于 2022-1-29 20:03
我十几年前的一个U盘，外壳没了，里面一块PCB板子挂在电动车的前轮轴上，风吹雨淋了大半年，洗车的时候被发 ...

这也太坚挺了吧...想起我帖子里提到过那个金士顿2011年的旧U盘，也经历过PCB板高空摔落，洗衣机洗，静电电，USB头弯曲都没事...

CCS_Leick

cmd 发表于 2022-1-29 17:24
那个小元件应该是晶振

没错，看着就是放大拉长版的晶振，不过形状差距太大让我一下子没看出来

CCS_Leick

OOO 发表于 2022-1-29 16:09
美帝良心的良心？
还是倪光南教授时期的联想？

肯定是倪光南教授时期的联想了，联想好像就是2013年的时候就开始美帝良心了
