闲着无聊，拉个USB2.0转SATA转接板

barryblueice · 发表于 2024-11-7 11:44:46

本帖最后由 barryblueice 于 2024-11-8 11:08 编辑

前几天鬼市10软妹币收了个宜鼎2G工控DOM盘，闲着无聊打算利用一下。

板子已经丢到开源广场了：USB转SATA USB2.0 DOM MA6116A超小转接板，还在等审核所以现在打不开。

使用MA6116A作为转接芯片。

MA6116A是一个用于USB到SATA接口的桥接芯片，将主机SCSI命令转换为SATA设备的ATA/ATAPI命令，针对外部HDD应用程序。MA6116A符合USB存储类规范ver.1.0大容量模式协议，并兼容Windows98/2000/XP/Vista/Win7，MacOS9，LinuxRedhat。凭借内部的DMA和收发信机的能力，MA6116A提供了市场上最优秀的读/写性能和BOM成本。

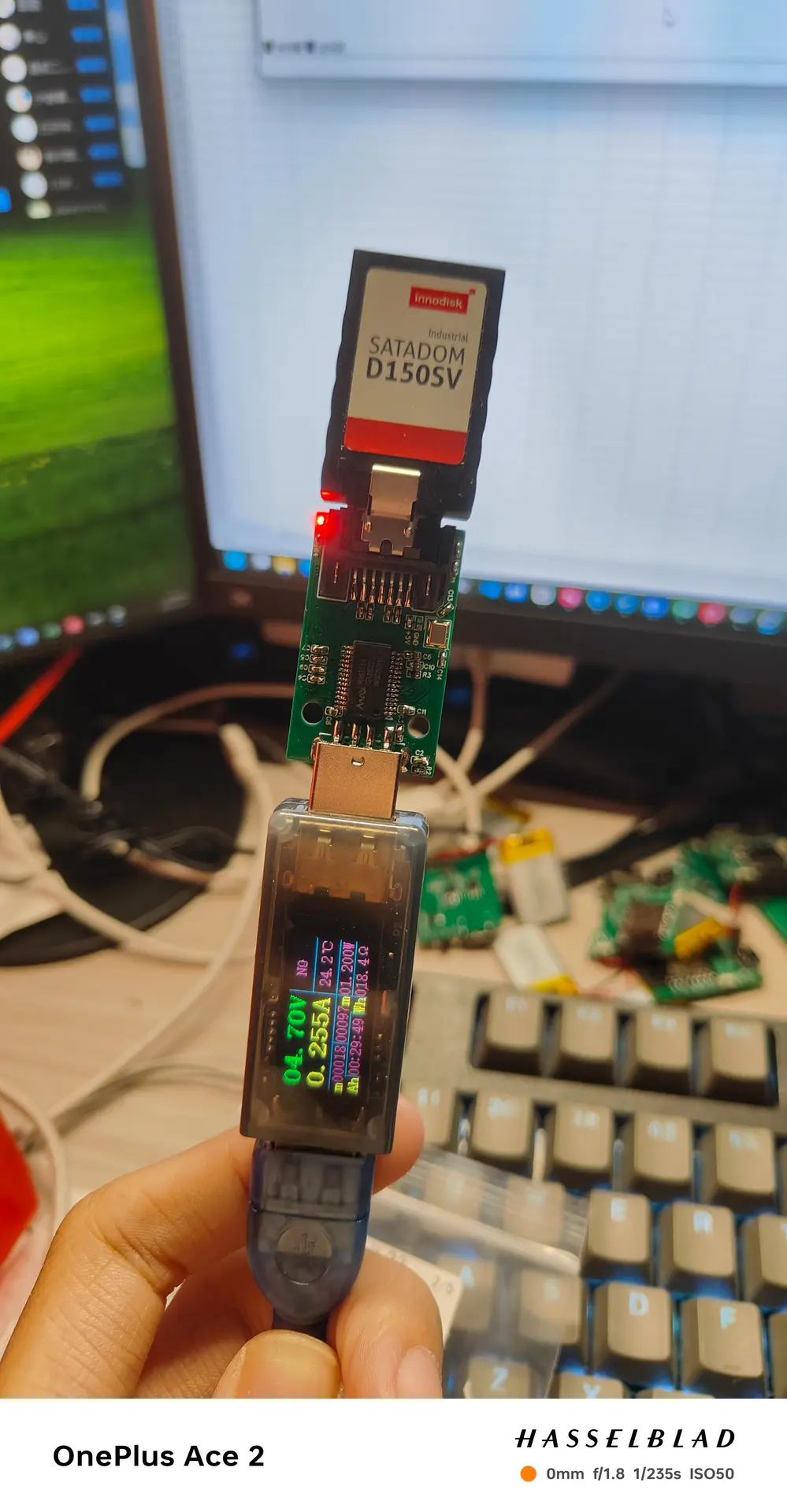

焊接完成图：

磁盘管理器：

Crystal Disk Info：

ChipGenius：

盘太小了，只能用h2w测试，速度跑满USB2.0：

OOO · 发表于 2024-11-7 21:19:59

这……操作，老6了！

jyssysz · 发表于 2024-11-7 21:29:13

这个折腾。
好折腾的人眼里啥都是宝贝。

barryblueice · 发表于 2024-11-8 10:14:04

后续还有进阶版本的魔改计划（已在推进），敬请期待

e0yue · 发表于 2024-12-16 16:45:21

barryblueice 发表于 2024-11-8 10:14
后续还有进阶版本的魔改计划（已在推进），敬请期待

玩这个精神可嘉的，就是速度让人提不起兴趣。

e0yue · 发表于 2024-12-21 10:01:21

一端是两个USB接口，另一端是sata接口
板子正面，一个晶振，一个芯片，几个阻容，一个LED指示灯
